Вентиляционные зонты

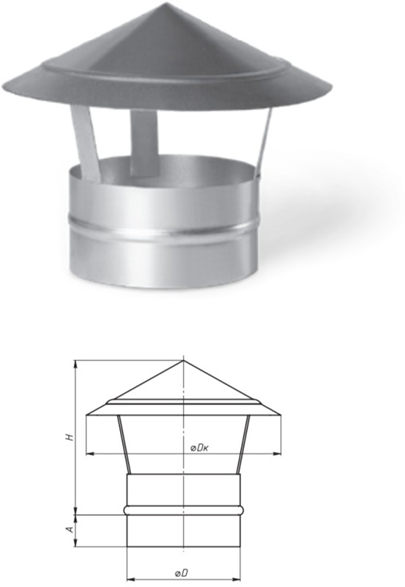

ЗОНТ ВЕНТИЛЯЦИОННЫЙ КРУГЛЫЙ

Зонты вентиляционные (крышные) преднозначены наружних вытяжных и приточных шахт от попадания в них атмосферных осадков (дождя,снега), а так же от курпного мусора.

Круглые зонты изготавливаются из оценкованной стали. Возможные соединенияя с воздуховодами: ниппель (стандарт) или фланец (по запросу). Для надежного отвода осадков диаметр крышки зонта (D1) всегда выполняется в двое больше диаметра самой шахты (D).

Расшифровка обозначения:

Зонт - 200 - ОЦ. - 0,7 - Н
  • Зонт - Наименование,
  • 200 - Типоразмер (посадочный диаметр D), мм
  • ОЦ. - Материал (Оценкованная сталь)
  • 0,7 - Толщина материала, мм
  • Н - Тип соединения (Н - нипельное, Ф - фланецевое)

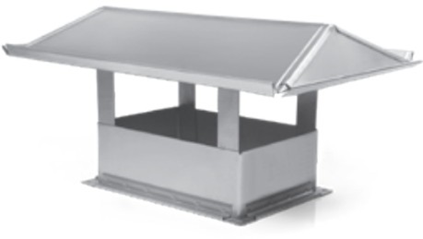

ЗОНТ ВЕНТИЛЯЦИОННЫЙ ПРЯМОУГОЛЬНЫЙ

Прямоугольные вентиляционные зонты применяются для защиты прямоугольных шахт и воздуховодов от попадания дождя и снега. Их форма спроектированна таким обрпзом, чтобы осадки стекали по скатам крышки,не попадая внутрь канала.

Изготавливаются из оценкованной стали. В качестве соединения с воздуховодами используется шинореечный фланец( Шина 20 или Шина 30 взависимости от габаритов) или нипельное соединение.

Расшифровка обозначения:

Зонт - 500*400- ОЦ. - 0,7 - Ш20
  • Зонт - Наименование,

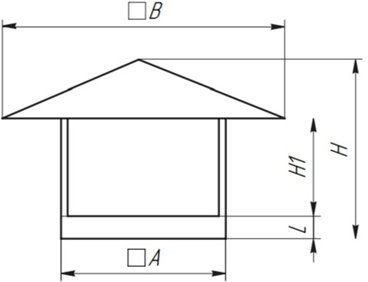

  • 500*400- Типоразмер (Сечение шейки А*В), мм
  • ОЦ. - Материал (Оценкованная сталь)
  • 0,7 - Толщина материала, мм
  • Ш20 - Тип соединения (Шина 20)
