Заслонки

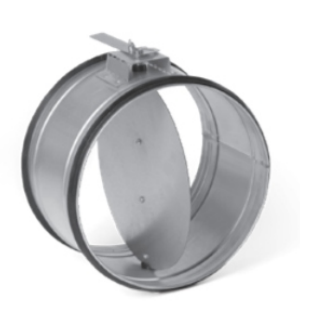

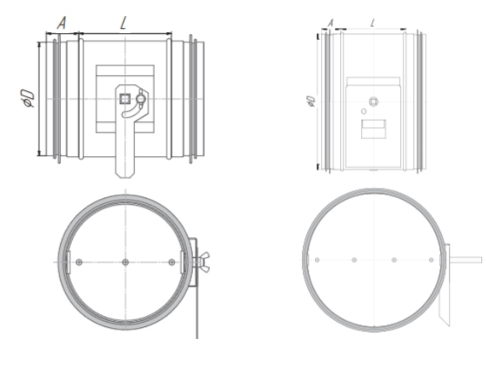

ЗАСЛОНКА КРУГЛОГО СЕЧЕНИЯ

Заслонки преднозначины для регулирования расхода воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования и воздушного отопления, а так же в других санитарно- технических системах с рабочим давлением до 1500 Па.

Заслонки изготавливают из оценкованной стали. По запросу возможно изготовление из черной или коррозионной стали. Исполнение заслоноки предусматривает ручное и механическое управление (площадка под электропривод). присоеденительные патрубки делают в ворме нипельного соединения, с уплотнительными резинками или фланцевого исполнения.

• Конструкция: диаметром до 700 мм - однолопаточное исполнение; диаметром от 710 мм - трех лопаточное исполнение.
• Скорость потока: максимальная скорость воздуха перед заслонкой - 12м/с

Чтобы избежать повреждение лопаток, заслонку устанавливают на расстоянии трех гидравлических диаметров сечения от вентилятора. Для заслонок диаметром от 800 мм рекомендуют плавный пуск вентилятора.

* Заслонки с ручным управлением или площадкой под электропривод до D 630 (включительно) изготавливают на нипельном соединении с резиновым уплотнителем по умолчанию, D710 - D 1250 - на фланцевом соединении

** Электропривод в комплект поставки не входит

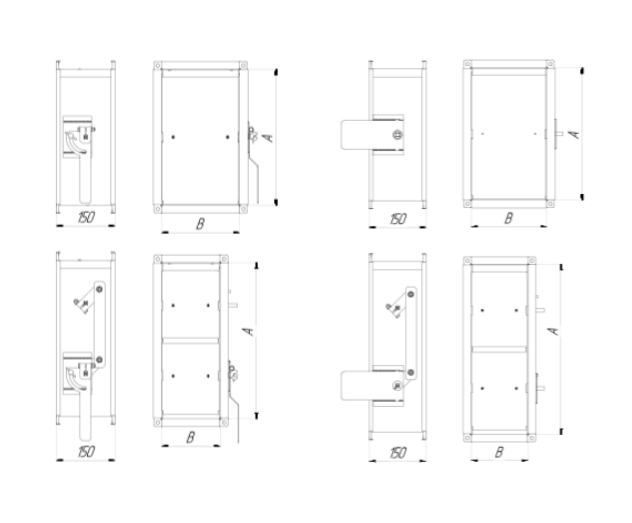

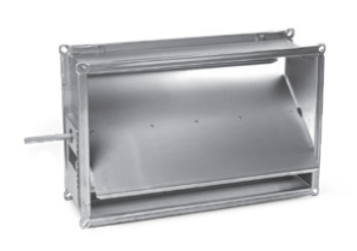

ЗАСЛОНКИ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Заслонки преднозначины для регулирования расхода воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования и воздушного отопления, а так же в других санитарно- технических системах с рабочим давлением до 1500 Па.

Корпус и регулирующую лопатку изготавливают из оценкованной стали. По запросу возможно изготовление из черной или коррозионностойкой стали. Исполнение заслонки предусматривает ручное или механичекое управление (площадка под электропривод).

Максимальная скорость воздуха перед заслонкой - 12 м/с. Чтобы избежать повреждения лопаток, заслонку устанавливают на расстоянии от трех гидравлических диаметров сечения от вентилятоа.

* Внешний вид может отличаться от предоставленного в каталоге. Это связано с тем, что инжинерымогут изменить тип соединения для оптимизации. В любом случае это никак не влияет на заявленые характеристики продукта.
