Обратные клапана

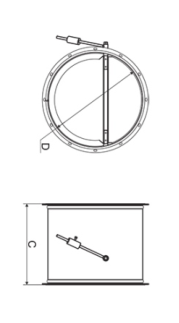

КЛАПАН ОБРАТНЫЙ КРУГЛОГО СЕЧЕНИЯ

Клапаны обратные ощего назначения предназанчины для предотвращения перетикания при отключеном вентиляторе. Корпус и регулирующую лопатку изготавливают из оценокванной стали толщиной 1,0 мм. Клапан может быть установлен как горизонтально, так и вертикально в системе воздуховодов, но ось вращения должна быть строго в горизонтальном положении. При установки клапана в вертикальном возудховоде поток воздуха должен быть направлен снизу в верх. Возможные соединения с воздуховодом нипель, фланец.
- Рекомендуемая скорость движения воздуха перед клапаном не менее 6 м/с
- Максимальная скорость воздуха перед клапаном 15 м/с
![]() |
Чтобы лопатки оставались целыми, клапан устанавливают на растоянии не менее трех диаметров сечения от вентилятора. Для клапанов диаметром от 800 ммвключительно рекомедуется плавный пуск вентилятора |
| Расшифровка обозначения |
| КО - 250 - ОЦ. - 1.0 - Ф.Ф |
|
|
|
|
|
Техничские характеристики
![]() |
Обозначение | D,мм | D1,мм | D2,мм |
| КО Ø 160 | 160 | 190 | 220 | |
| КО Ø 200 | 200 | 230 | 260 | |
| КО Ø 250 | 250 | 280 | 310 | |
| КО Ø 315 | 315 | 345 | 375 | |
| КО Ø 355 | 355 | 385 | 415 | |
| КО Ø 400 | 400 | 425 | 460 | |
| КО Ø 500 | 500 | 525 | 560 | |
| КО Ø 560 | 560 | 585 | 620 | |
| КО Ø 630 | 630 | 655 | 690 | |
| КО Ø 710 | 710 | 742 | 790 | |
| КО Ø 800 | 800 | 832 | 880 | |
| КО Ø 900 | 900 | 932 | 980 | |
| КО Ø 1000 | 1000 | 1032 | 1080 | |
| КО Ø 1250 | 1250 | 1282 | 1330 |
* Возможны различия во внешнем виде изделия в связи использованием в изготовлении оптимального типа соединения на момент выпуска продукции, что никак не влияет на заявленые технические характеристики изделия.

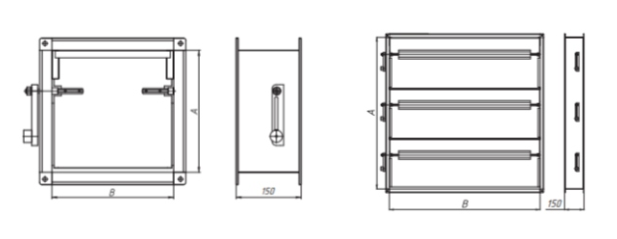

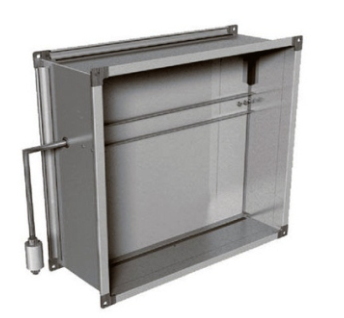

КЛАПАН ОБРАТНЫЙ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

Обратные клапаны прямоугольного сечения предназначины для предотвращения перетекания воздуха при отключеном вентиляторе.
Клапан может быть установлен как в горизонтальном, так и вертикальном воздуховоде, но ось врещения заслонки должан быть строго в горизонтальном положении. При установке в вертикальном воздуховоде поток возудха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6м/с.
Используют два вида соединения: шинореечное (Шина 20/ TDC) и интегрированный фланец (IF).
![]() |
Максимальная скорость воздуха перед клапаном 12 м/с. Чтобы избежать повреждения лопаток, клапан устанавливают на расстоянии от трех гидравлических диаметров сечения от вентилятора. |
| Расшифровка обозначения |
| КО - 1 - 200*300 - 150 - Т2.Т2 - ОЦ. |
|
|
|
|
|
|

Технические характристики
| МАТЕРИАЛ КОРПУСА И ЛОПАТКИ | ТИП СОЕДИНЕНИЯ | ДЛИННА КОРПУСА | КОЛИЧЕСТВО ЛОПАТОК | МИН. РАЗМЕР КЛАПАНА |
| Оцинкованная сталь 1 мм | А или В < 150мм - Шина 20 | L = 150 мм |
А < 800 мм - 1 лопатка 800 < А < 1000 мм - 2 лопатки А > 1000 мм - 3 лопатки |
100 * 100 мм |
|
Р/2 < 1000мм и А(В) < 700 мм TDC 20 P/2 > 1000 или А(В) > 700 мм - TDC 30 Р/2 < 2000 мм и 200мм < А(В) < 1800 мм- IF А иВ < 150мм - Шина 20 |
150*150 мм | |||
| Р/2 < 2000 мм и 200 мм < А(В) < 1800 мм - IF | 1 | 200*200 мм |
