Шумоглушители

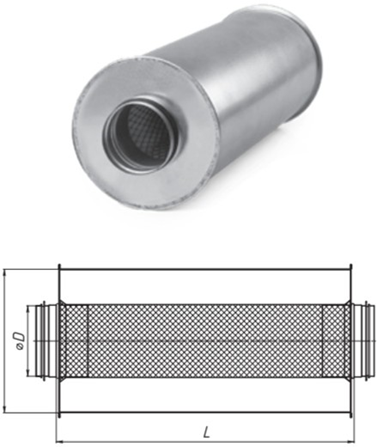

ШУМОГЛУШИТЕЛЬ ДЛЯ КРУГЛЫХ КАНАЛОВ ГТК

Трубчатые шумоглушители ГТК применяются для снижения аэродинамического шума, создоваемые вентиляторами, дросселями и другими вентиляционной сити. Устанавливаются непосрелственно в круглых каналах воздуховода.

Конструкция ГТК состоит из наружного и внутреннего перфорированного кожуха, изготовленного из оцинкованной стали. Пространство между ними заполнено специальным звукопоглощающим материалом (минеральным волокном), защищенным от выдувания потоком воздуха.

Максимальна скорость воздуха в сечении шумоглкшителя не должна привышать 10 м/с. Максимальная рабочая температура воздуха: + 70 °С

Расшифровка обозначения

Глушитель ГТК - 160 - 900 - ОЦ. - Р.Р.

ГТК -  Шумоглушитель трубчатый для круглых каналов

160 - Диаметр присоеденительного патрубка

900 - Длинна L, мм

ОЦ. - Материал корпуса

Р.Р. - Тип соединения

*Стандартные длинны шумоглушителя ГТК: L = 600, 900, 1200 мм.

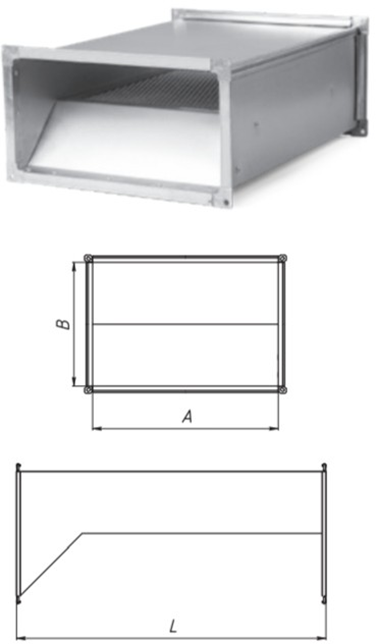

ШУМОГЛУШИТЕЛЬ ДЛЯ ПРЯМОУГОЛЬНЫХ КАНАЛОВ ГТП

Прямоугольные трубчатые шумоглушители ГТП преднозначины для снижения шума в сисмах с прямоугольными воздуховодами небольших и средних сечений.

Корпус предоставляет собой корпус из оценкованной стали, внутри которого на стенках закреплен звукопоглащающий материал, покрытый стеклотканью или перфорированным листом для защиты от выдувания. Для присоединения к воздуховодам используются шинореечные фланцы(шина №20).

Расшифровка обозначения

ГЛУШИТЕЛЬ ГТП - 700*400 - 600 - ОЦ. - 0,7- ш2.ш2,

ГТП - Шумоглушитель трубчатый для прямоугольных каналов

700*400 - Горизонтальный А/ вертикальный В, мм

600 - Длинная L, мм

ОЦ. - Материал корпуса

0,7 - Толщина материалы

ш2.ш2. - Тип соединения

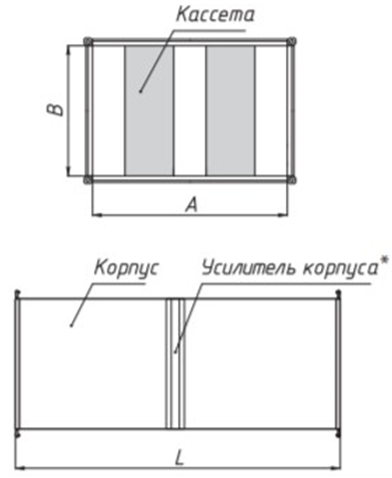

ШУМОГЛУШИТЕЛЬ ДЛЯ ПРЯМОУГОЛЬНЫХ КАНАЛОВ ГП

Пластинчатые шумоглушители типа ГП предназначины для использования в системах прямоугольного сечения с большим расходом воздуха. Они обладают высокой эффективностью гашения шума вшироком диапазоне частот.

Глушитель состоит из металического короба, внутри которого вертикально установлены завукопоглащающие пластины (кассеты). Зазоры между пластинами формируют каналы для прохождения воздуха. Изменяя растояние между кассетами (С = 50 мм, 75 мм, 100 мм)можно равьировать аэродинамическое сопративление и акустические характеристики изделия.

Расшифровка обозначения

ГЛУШИТЕЛЬ ГП - 800*500 - 1000 - 200/2 - ОЦ. - 1,0 - т3.т3.

ГП - Глушитель пластинчатый

800*500 - Горизонтальный А/ вертикальный В, мм

1000 - Длинна L, мм

200 - Ширина кассеты, мм

2 - Количество кассет

ОЦ. - Материал корпуса

1,0 - Толщина материала

т3.т3. - Тип соединенния



Принцип монтажа: Воздух должен поступать на торцы кассет. Для прелотвращения повреждения звукопоглащающего материала скорость потока в сечении каналаперед глушителем не должна привышать 12 м/с.

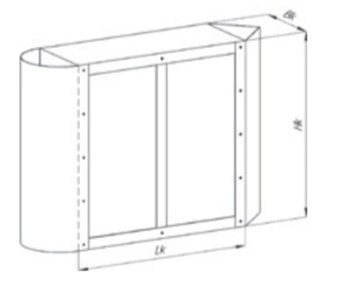

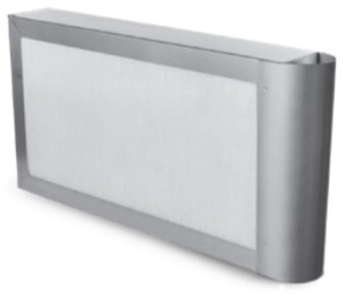

КАССЕТА ДЛЯ ГЛУШИТЕЛЕЙ ГП

Звукопоглощающие пластины (кассеты) являются основным рабочим элементом пластинчатых шумоглушителей.Их можно заказывать как в составе глушителя ГП, так и отельно для установки в бетонные шахты и строительные ниши.

Каркас кассеты изготавливают из оценкованной стали. Внутри уложена базальтовая минеральная вата высокой плотности. снаружи вата обтянута стекло холстом (или перфарированным стальным листом). который предотвращает выдувание волокон в воздуховод на высоких скоростях.

Типы кассет:

• Тип 1: Толщина (с) = 200 мм (оптимально для низких частот)
• Тип 2: Толщина (с) = 100 мм (оптимально для средних и высоких частот)

Расшифровка обозначения

КАССЕТА ГП - 100*500*1000 - 2 - ОЦ.

ГП - Глушитель пластинчатый

100*500*1000 -  Размеры Вк*Нк*Lк, мм

2 - Наличие обтикателя: 1 - ,без оптекателя, 2 - с передним обтекателем, 3 - с передним и задним обтекателем.

ОЦ. - Материал корпуса
