Воздушные клапана

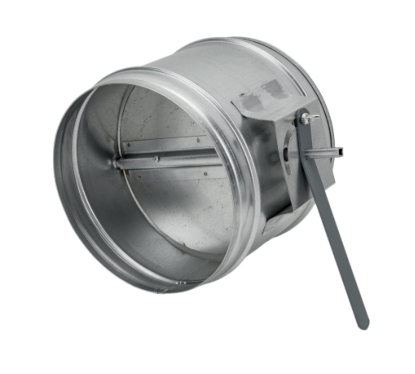

КЛАПАН ВОЗДУШНЫЙ КРУГЛЫЙ (КВК)

Воздушные клапаны применяются в системах вентиляции и кондиционирования воздуха в качестве запорных, регулирующих и смесительных устройств. Корпус и регулирующу лопатку круглого воздушного клапана изготавливают из оцинкованной стали.

Исполнение воздушных клапанов предусматривает ручное или механическое управление (имеется площадка под электропривод). По мериметру лопатки размещена специальная уплотнительная резинка, которая обеспечивает полную герметичность при закрытии клапана. Присоеденительные патрубки выполнены в форме нипельного соединения с уплотнительными резинками.

Важное требование: Максимальная скорость воздуха перед клапаном 12 м/с. Во избежании повреждения лопатки клапана устанавливают на расстоянии не менее трех диаметров сечения от вентилятора.



Расшифровка обозначения

КВК - 200 - Р.Р. - ОЦ

КВК - Наименование (Клапан воздушный круглый)

200 - Типоразмер (диаметр D), мм

Р.Р. - Тип управления (Р.Р. - ручное, Э.П. - электропривод)

ОЦ - Материал корпуса (ОЦ - оцинкованая сталь, НЖ-нержавеющая сталь

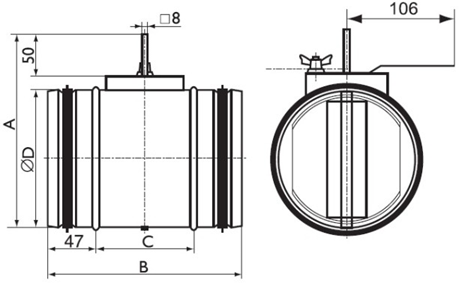

Технические характеристики и габариты

ТИПОРАЗМЕР D, мм	ВЫЛЕТ ЛОПАТКИ А, мм	ДЛИННА КОРПУСА L, мм
100	-	130
125	-	130
160	-	130
200	35	130
250	35	130
315	35	130
400	55	130
500	55	130
630	55	130

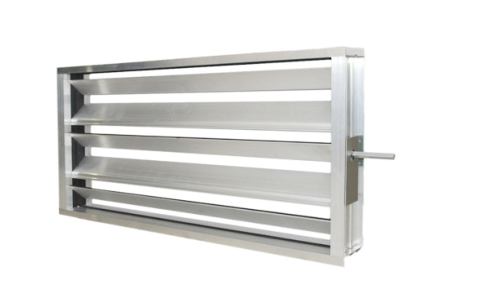

КЛАПАН ВОЗУДШНЫЙ АЛЮМИНЕВЫЙ (КВА)

Корпус и поворотные створки воздушных клапанов изготавливаются из алюминевого профиля. Для наиболее плотного прилигания створок друг к другу их оснащают уплотнительными резинками специальной формы. При открытии створки поворачиваются в противоположные стороны.

Возможные соединения с воздуховодами; плоский фланец, выполненый на корпусе клапана. Исполнение воздушных клапанов придусматривает ручное или механическое управление(площадку под электропривод).

Важное требование: Максимальная скорость воздуха перед клапаном 12 м/с. Во избежании повреждения лопатки клапана устанавливают на расстоянии не менее трех диаметров сечения от вентилятора.

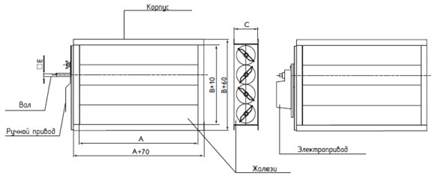

ОГРАНИЧЕНИЕ РАЗМЕРОВ, мм

100 < А < 1800

100 < В < 2000



УСЛОВИЯ ВЫБОРА	СЕКЦИЯ
В < 1200	1
В > 1200	2





Расшифровка обозначения

КВА - 300*500 - 1 - 05

КВА - Клапан воздушный алюминевый

300*500 - Типоразмер

1 - Количество приводов

05 - Рекомендуемое усилие привода (Нм)



Технические характеристики

ТИПОРАЗМЕР (А), мм	КОЛ-ВО ЛАМЕЛЕЙ,шт
100, 150	1
200, 250	2
300, 350	3
400, 450	4
500, 550	5
600, 650	6
700, 750	7
800, 850	8
900, 950	9
1000, 1050	10
