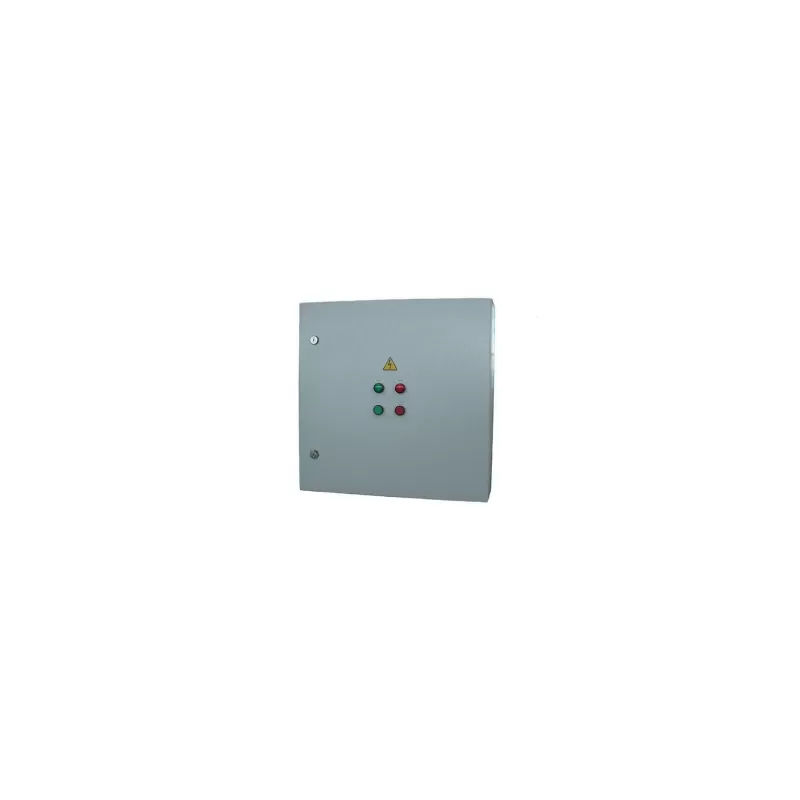

Щиты управления Тайра
-
Все щиты управления выполняют следующие функции:
1.Включение/выключение электродвигателя вентилятора;
2.Защита электрических цепей от короткого замыкания и перегрузки;
3.Выбор режима управления "Местное/Дистанционное/Выключен";
4.Отключение по сигналу пожарной сигнализации (нормально закрытый сухой контакт).
Список аварийных ситуаций:
1.срабатывание теплового реле защиты электродвигателя вентилятора;
2.получение сигнала от пожарной сигнализации;
3.отсутствие перепада давления на вентиляторе (опция).
Индикация и органы управления на щите управления для одного вентилятора
– "Авария". Красный индикатор, загорается в аварийных ситуациях;
– "Работа". Зеленый индикатор, загорается в случае работы вентилятора;
– "Пуск". Зеленая кнопка;
– "Стоп". Красная кнопка;
– "Местное/Дистанционное/Выключен". Трехпозиционный переключатель выбора режима управления.
-
Щиты для управления вентиляторами
Тип ЩАУ-В
Габаритные размеры, мм
Масса не более, кг
Тип монтажа
ЩАУ-В-1.1 (все типоразмеры)
433х463х189
20
Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для электродвигателей мощностью не более 0,55 кВт
603х668х200
30
ЩАУ-В-1.2 и ЩАУ-В-1.3 электродвигателей мощностью не болеей 2,2 кВт
1000х700х225
52
ЩАУ-В-1.2 и ЩАУ-В-1.3 электродвигателей мощностью не более 4 кВт
1150х700х225
58
ЩАУ-В-1.2 и ЩАУ-В-1.3 электродвигателей мощностью не более 11 кВт
1150х700х225
60
ЩАУ-В-1.2 и ЩАУ-В-1.3 электродвигателей мощностью не более 22 кВт
1350х700х225
68
ЩАУ-В-1.2 и ЩАУ-В-1.3 электродвигателей мощностью не более 75 кВт
1350х700х225
100
