Радиальные вентиляторы Тайра
-
Назначение
‣ Системы кондиционирования воздуха
‣ Системы вентиляции производственных, общественных и жилых зданий
‣ Другие производственные и санитарно-технические цели
Варианты изготовления
‣ Общего назначения из углеродистой стали, О, ГОСТ 5976-90
‣ Коррозионностойкие из нержавеющей стали, К и титановых сплавов, КТ, ТУ 4861-088-11865045-2012
‣ Взрывозащищенные из разнородных металлов, В, взрывозащищенные коррозионностойкие, ВК, ТУ 4861-088-11865045-2012
‣ Взрывозащищенные из алюминиевых сплавов, ВА, ТУ 4861-088-11865045-2012 Теплостойкие из углеродистой стали, Ж, ТУ 4861-088-11865045-2012 Коррозионностойкие теплостойкие, КЖ, ТУ 4861-088-11865045-2012
‣ В стандартном варианте вентиляторы изготавливаются без входного патрубка. Входной патрубок поставляется по отдельной заявке. Вентиляторы комплектуются трехфазными асинхронными электродвигателями ннапряжением 380 В
По типу соединения приводного электродвигателя с рабочим колесом вентиляторы различают по конструктивным исполнениям:

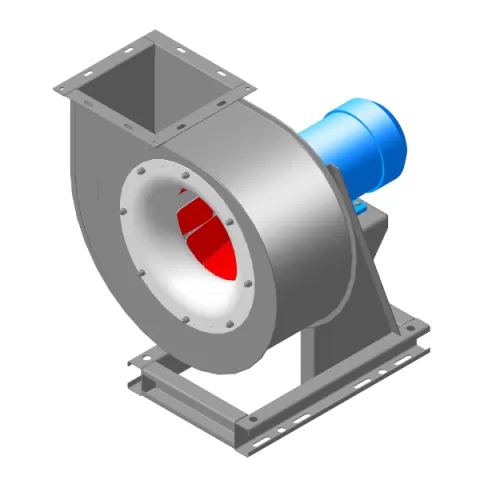

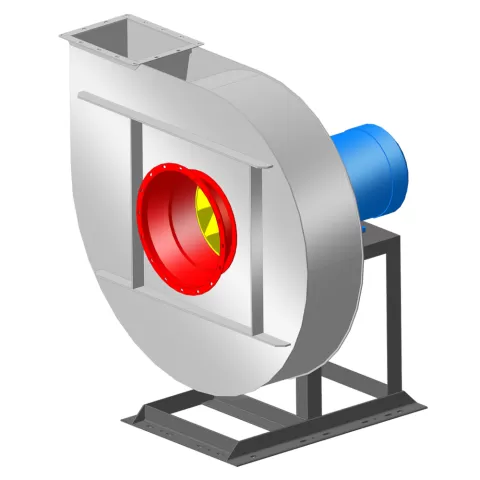

‣ исполнение 1 – с непосредственной посадкой рабочего колеса на вал двигателя;

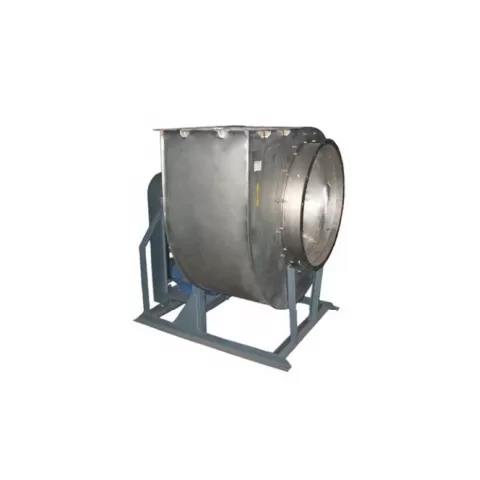

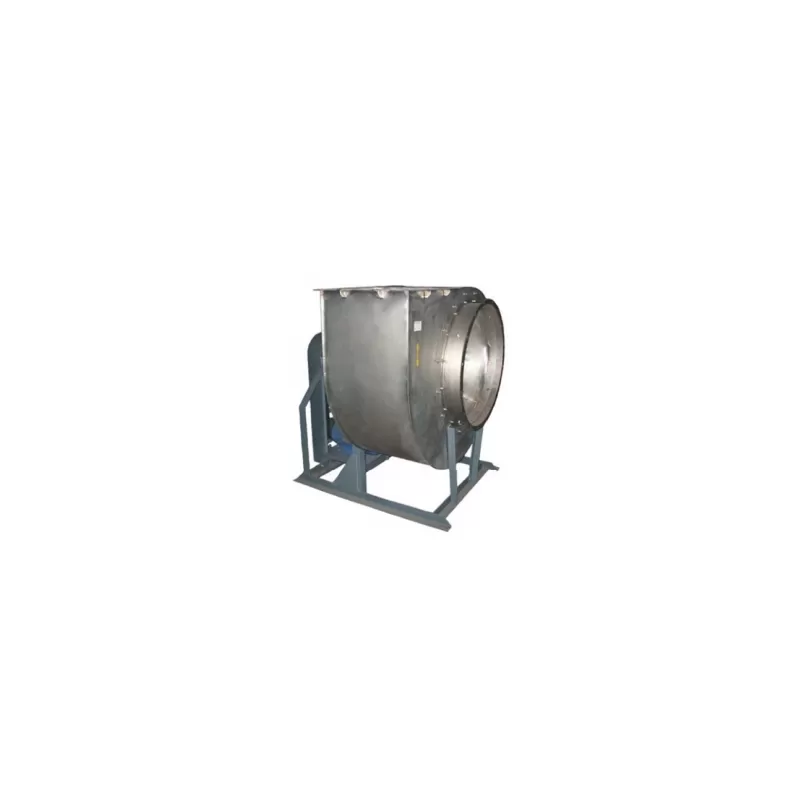

‣ исполнение 3 – с осевым приводом через подшипниковый корпус посредством муфты (изготавливается по индивидуальному заказу);

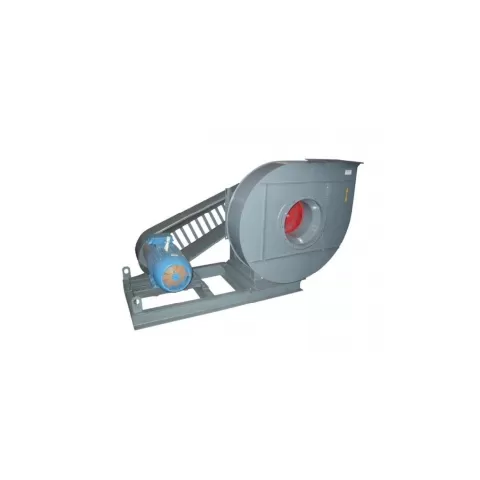

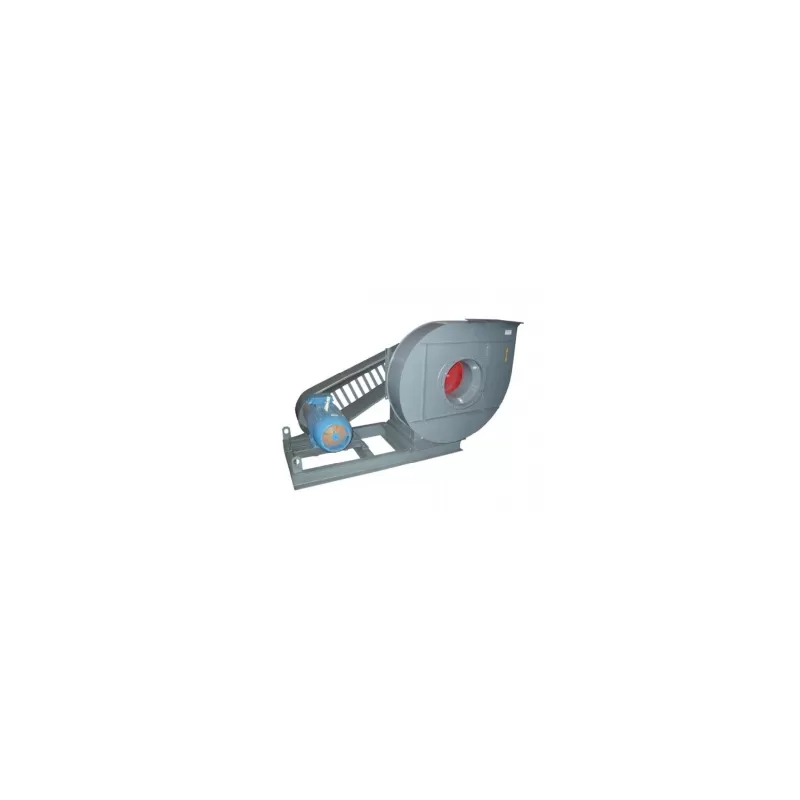

‣ исполнение 5 – с приводом через шкивы посредством клиноременной передачи
-
Радиальные вентиляторы низкого давления
- Исполнение 1
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 85-77-2,5-О,К,КТ
0,25/1500
1,3
380
22,8
0,37/3000
1,1
380
22,7
0,55/3000
1,6
380
23,4
ВР 85-77-2,5-Ж,КЖ
0,55/1500
1,8
380
25,8
0,75/3000
1,92
380
26,0
ВР 85-77-2,5-В,ВК
0,25/1500
1,3
380
27,7
0,37/3000
1,1
380
27,7
0,55/3000
1,6
380
27,7
ВР 85-77-2,5-ВА
0,25/1500
1,3
380
24,5
0,37/3000
1,1
380
24,5
0,55/3000
1,6
380
24,5
ВР 85-77-2,8- О,К,КТ
0,25/1500
1,3
380
25,5
0,75/3000
1,9
380
29,4
1,1/3000
2,8
380
29,9
ВР 85-77-2,8-Ж,КЖ
0,55/1500
1,8
380
28,5
0,75/3000
1,9
380
29,4
1,1/3000
2,8
380
29,9
ВР 85-77-2,8-В,ВК
0,25/1500
1,3
380
27,7
0,75/3000
1,9
380
27,7
1,1/3000
2,8
380
27,7
ВР 85-77-2,8-ВА
0,25/1500
1,3
380
22,8
0,75/3000
1,9
380
27,3
1,1/3000
2,8
380
26,8
ВР 85-77- 3,15-О,К,КТ
0,25/1500
1,3
380
28,7
1,5/3000
3,5
380
36,4
ВР 85-77-3,15- Ж,КЖ
0,55/1500
1,8
380
31,7
1,5/3000
3,5
380
36,4
ВР 85-77-3,15-В,ВК
0,25/1500
1,3
380
33,6
1,5/3000
3,5
380
44,9
ВР 85-77-3,15-ВА
0,25/1500
1,3
380
27,0
1,5/3000
3,5
380
37,0
ВР 85-77- 3,55-О,К,КТ
0,25/1500
1,3
380
32,3
0,37/1500
1,4
380
33,0
2,2/3000
4,9
380
42,5
3/3000
7,1
380
48,6
ВР 85-77- 3,55-Ж,КЖ
0,55/1500
1,8
380
35,3
2,2/3000
4,9
380
42,5
3/3000
7,1
380
48,6
ВР 85-77- 3,55-В,ВК
0,25/1500
1,3
380
41,3
0,37/1500
1,4
380
37,2
2,2/3000
4,9
380
50,3
3/3000
7,1
380
54,0
ВР 85-77- 3,55-ВА
0,25/1500
1,3
380
27,9
0,37/1500
1,4
380
27,9
2,2/3000
4,9
380
40,5
3/3000
7,1
380
40,5
ВР 85-77-4-О,К,КТ,Ж,КЖ
0,37/1000
1,6
380
44,7
0,55/1500
1,8
380
42,9
4,0/3000
9,0
380
64,2
5,5/3000
11,1
380
69,6
ВР 85-77-4-В,ВК
0,37/1000
1,6
380
50,2
0,55/1500
1,8
380
50,2
4,0/3000
9,0
380
101,1
5,5/3000
11,1
380
101,1
ВР 85-77-4-ВА
0,37/1000
1,6
380
39,2
0,55/1500
1,8
380
39,2
4,0/3000
9,0
380
87,2
5,5/3000
11,1
380
87,2
ВР 85-77-4,5 -О,К,КТ,Ж,КЖ
0,37/1000
1,6
380
51,6
1,1/1500
3,1
380
53,5
ВР 85-77-4,5-В,ВК
0,37/1000
1,6
380
60,0
1,1/1500
3,1
380
70,4
ВР 85-77-4,5-ВА
0,37/1000
1,6
380
45,0
1,1/1500
3,1
380
64,5
ВР 85-77-5- О,К,КТ,Ж,КЖ
0,55/1000
2,0
380
79,0
1,5/1500
3,8
380
83,1
2,2/1500
5,8
380
86,8
ВР 85-77-5-В,ВК
0,55/1000
2,0
380
86,0
1,5/1500
3,8
380
87,9
2,2/1500
5,8
380
92,9
ВР 85-77-5-ВА
0,55/1000
2,0
380
65,0
1,5/1500
3,8
380
70,0
2,2/1500
5,8
380
72,0
ВР 85-77-5,6 -О,К,КТ,Ж,КЖ
0,75/1000
2,7
380
92,2
1,1/1000
3,4
380
95,0
3,0/1500
7,2
380
106,3
4,0/1500
8,8
380
112,0
ВР 85-77-5,6-В,ВК
0,75/1000
2,7
380
102,4
1,1/1000
3,4
380
102,4
3,0/1500
7,2
380
121,1
4,0/1500
8,8
380
125,5
ВР 85-77-5,6-ВА
0,75/1000
2,7
380
81,0
1,1/1000
3,4
380
81,0
3,0/1500
7,2
380
109,5
4,0/1500
8,8
380
109,5
ВР 85-77-5,6 -О,К,КТ,Ж,КЖ
0,75/1000
2,7
380
92,2
1,1/1000
3,4
380
95,0
3,0/1500
7,2
380
106,3
4,0/1500
8,8
380
112,0
ВР 85-77-5,6-В,ВК
0,75/1000
2,7
380
108,0
1,1/1000
3,4
380
108,0
3,0/1500
7,2
380
147,5
4,0/1500
8,8
380
146,0
ВР 85-77-5,6-ВА
0,75/1000
2,7
380
81,0
1,1/1000
3,4
380
81,0
3,0/1500
7,2
380
109,5
4,0/1500
8,8
380
109,5
ВР 85-77-7,1 -О,К,КТ,Ж,КЖ
3,0/1000
7,6
380
187,3
4,0/1000
9,8
380
193,0
11/1500
23,0
380
198,0
15/1500
30.7
380
273,0
ВР 85-77-7,1-В,ВК
3,0/1000
7,6
380
188,6
4,0/1000
9,8
380
198,0
11/1500
23,0
380
247,0
15/1500
30.7
380
328,0
ВР 85-77-7,1-ВА
3,0/1000
7,6
380
147,0
4,0/1000
9,8
380
147,0
11/1500
23,0
380
183,0
15/1500
30.7
380
243,0
ВР 85-77-8 -О,К,КТ,Ж,КЖ
2,2/750
6,8
380
250,4
3,0/750
9,1
380
257,5
5,5/1000
12,9
380
267,0
18,5/1500
36,3
380
349,5
22/1500
44,2
380
385,5
ВР 85-77-8-В,ВК
2,2/750
6,8
380
288,5
3,0/750
9,1
380
288,5
5,5/1000
12,9
380
300,0
18,5/1500
36,3
380
398,5
22/1500
44,2
380
413,5
ВР 85-77-8-ВА
2,2/750
6,8
380
251,0
3,0/750
9,1
380
251,0
5,5/1000
12,9
380
225,0
18,5/1500
36,3
380
361
22/1500
44,2
380
376
ВР 85-77-9 -О,К,КТ,Ж,КЖ
5,5/750
13,8
380
416,5
7,5/750
18,9
380
482,5
11/1000
24,5
380
483,5
15/1000
31,6
380
480,8
ВР 85-77-9-В,ВК
5,5/750
13,8
380
428,3
7,5/750
18,9
380
517,5
11/1000
24,5
380
537,5
15/1000
31,6
380
541,8
ВР 85-77-9-ВА
5,5/750
13,8
380
406,4
7,5/750
18,9
380
483,4
11/1000
24,5
380
533,4
15/1000
31,6
380
478,4
ВР 85-77-10 -О,К,КТ,Ж,КЖ
7,5/750
18,9
380
489,5
15/1000
31,6
380
491,0
18,5/1000
38,6
380
527,6
ВР 85-77-10-В,ВК
7,5/750
18,9
380
526,0
15/1000
31,6
380
552,0
18,5/1000
38,6
380
594,0
ВР 85-77-10-ВА
7,5/750
18,9
380
390,0
15/1000
31,6
380
415,0
18,5/1000
38,6
380
436,0
ВР 85-77-11,2 -О,К,КТ,Ж,КЖ
15/750
34,1
380
710,0
18,5/750
43,0
380
740,0
37/1000
83,7
380
838,0
45/1000
98,0
380
970,0
ВР 85-77-11,2-В,ВК
15/750
34,1
380
755,0
18,5/750
43,0
380
810,0
37/1000
83,7
380
767,0
45/1000
98,0
380
1105,0
ВР 85-77-11,2-ВА
15/750
34,1
380
620,0
18,5/750
43,0
380
640,0
37/1000
83,7
380
775,0
45/1000
98,0
380
970,0
ВР 85-77-12,5 -О,К,КТ,Ж,КЖ
18,5/750
43,0
380
782,0
22/750
48,9
380
807,0
30/750
64,5
380
888,0
45/1000
98,0
1012,0
55/1000
108,0
380
1052,0
ВР 85-77-12,5-В,ВК
18,5/750
43,0
380
852,0
22/750
48,9
380
877,0
30/750
64,5
952,0
45/1000
98,0
380
1147,0
55/1000
108,0
380
1162,0
ВР 85-77-12,5-ВА
18,5/750
43,0
380
682,0
22/750
48,9
707,0
30/750
64,5
380
782,0
45/1000
98,0
380
977,0
55/1000
108,0
380
992,0
- Исполнение 5
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 80-76-16-О,К
30/1000
60,0
380
2560
45/1000
87,5
380
2754
55/1000
108,0
380
2792
ВР 80-76-20-О,К
55/1000
108,0
380
4066
75/1000
142,0
380
4360
Радиальные вентиляторы среднего давления
- Исполнение 1
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 280-46-2-О,К
0,37/1500
1,4
380
23,3
1,5/3000
3,5
380
29,3
2,2/3000
4.9
380
34,0
3,0/3000
7.1
380
37,4
ВР 280-46-2-Ж,КЖ
0,37/1500
1,8
380
25,4
1,5/3000
3,5
380
29,3
2,2/3000
4.9
380
34,0
3,0/3000
7.1
380
37,4
ВР 280-46-2,5 -О,К,КТ,Ж,КЖ
0,55/1500
1,8
380
27,0
2,2/3000
4,9
380
34,5
3,0/3000
7,1
380
37,0
4,0/3000
9,0
380
49,4
5,5/3000
11,1
380
54,9
ВР 280-46-2,5-В,ВК
0,55/1500
1,8
380
37,2
2,2/3000
4,9
380
46,3
3,0/3000
7,1
380
72,2
4,0/3000
9,0
380
86,3
5,5/3000
11,1
380
86,4
ВР 280-46-2,5-ВА
0,55/1500
1,8
380
33,2
2,2/3000
4,9
380
42,3
3,0/3000
7,1
380
41,7
4,0/3000
9,0
380
56,8
5,5/3000
11,1
380
56,9
ВР 280-46-3,15 -О, К, ,Ж, КЖ
0,55/1000
2,0
380
34,0
0,75/1000
2,7
380
38,2
1,5/1500
4,8
380
41,0
2,2/1500
5,8
380
44,0
ВР 280-46-3,15-В,ВК
0,55/1000
2,0
380
43,9
0,75/1000
2,7
380
52,7
1,5/1500
4,8
380
53,8
2,2/1500
5,8
380
79,6
ВР 280-46-3,15-ВА
0,55/1000
2,0
380
40,9
0,75/1000
2,7
380
46,0
1,5/1500
4,8
380
49,8
2,2/1500
5,8
380
49,1
ВР 280-46-4 -О,К,Ж,КЖ
2,2/1000
6,1
380
69,3
3,0/1000
7,6
380
82,7
5,5/1500
12,0
380
84,5
7,5/1500
16,0
380
97,0
ВР 280-46-4-В,ВК
2,2/1000
6,1
380
105,3
3,0/1000
7,6
380
119
5,5/1500
12,0
380
119
7,5/1500
16,0
380
164,3
ВР 280-46-4-ВА
2,2/1000
6,1
380
75,8
3,0/1000
7,6
380
84,0
5,5/1500
12,0
380
84,0
7,5/1500
16,0
380
124,3
ВР 280-46-5 -О,К,Ж,КЖ
5,5/1000
12,9
380
136
7,5/1000
17,5
380
119
11/1500
23,0
380
129
15/1500
30,7
380
217
18,5/1500
36,3
380
239
22/1500
44,2
380
253
ВР 280-46-5-В,ВК
5,5/1000
12,9
380
190
7,5/1000
17,5
380
190,2
11/1500
23,0
380
190
15/1500
30,7
380
266
18,5/1500
36,3
380
288
22/1500
44,2
380
316
ВР 280-46-5-ВА
5,5/1000
12,9
380
149,0
7,5/1000
17,5
380
164,2
ВР 280-46-6,3 -О,К,КТ,Ж,КЖ
5,5/750
3,8
380
179,0
7,5/750
18,9
380
229,0
11/750
26,0
380
255,0
11/1000
24,5
380
230,0
15/1000
31,6
380
250,0
18,5/1000
38,6
380
294,0
22/1000
46,0
380
342,0
ВР 280-46-6,3-В,ВК
5,5/750
3,8
380
241,0
7,5/750
18,9
380
270,0
11/750
26,0
380
304,0
11/1000
24,5
380
271,0
15/1000
31,6
380
300,0
18,5/1000
38,6
380
397,0
22/1000
46,0
380
524,0
ВР 280-46-6,3-ВА
5,5/750
13,8
380
185,4
7,5/750
18,9
380
259,0
11/750
26,0
380
289,0
ВР 280-46-8 -О,К,КТ,Ж,КЖ
18,5/750
43,0
380
484,3
22/750
48,9
380
503,5
30/750
64,5
380
649,4
37/1000
83,7
380
641,5
45/1000
98,0
380
770,2
ВР 280-46-8-В,ВК
18,5/750
43,0
380
634,3
22/750
48,9
380
668,5
30/750
64,5
380
833,4
37/1000
83,7
380
833,5
45/1000
98,0
380
905,2
ВР 280-46-8-ВА
18,5/750
43,0
380
496,0
22/750
48,9
380
521,0
30/750
64,5
380
588,0
- ВР 100-35(ВЦ 5-35), ВР 100-45(ВЦ 5-45), ВР 100-50(5-50)
- Исполнение 1
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 100-35-3,55-О,К,КТ
0,75/3000
2.0
380
43,6
1,1/3000
2.8
380
43,6
ВР 100-35-3,55-В
0,75/3000
2.0
380
49,1
1,1/3000
2.8
380
49,1
ВР 100-35-4-О, К, КТ
2,2/3000
4,9
380
59,5
ВР 100-35-4-В
2,2/3000
4,9
380
69,5
ВР 100-35-5-О, К, КТ
7,5/3000
15,0
380
116
ВР 100-35-5-В
7,5/3000
15,0
380
121
ВР 100-35-5,6-О, К, КТ
11/3000
22,0
380
175
15/3000
30,0
380
225
ВР 100-35-5,6-В
11/3000
22,0
380
190
15/3000
30,0
380
275
ВР 100-35-6,3-О, К, КТ
22/3000
42,0
380
290
ВР 100-35-6,3-В
22/3000
42,0
380
350
ВР 100-35-8-О, К, КТ
11/1500
23,0
380
450,5
ВР 100-35-8-В
11/1500
23,0
380
406,5
ВР 100-45-4,25-О,К,КТ
4/3000
9,0
380
90,0
ВР 100-45-4,25-В
4/3000
9,0
380
93,0
ВР 100-45-8-О,К,КТ
15/1500
30,7
380
572,0
ВР 100-45-8-В
15/1500
30,7
380
688,0
ВР 100-50-8-О,К
18,5/1500
36,3
380
492
ВР 100-50-8-В, ВК
18,5/1500
36,3
380
540
ВР 100-50-8-КТ
18,5/1500
36,3
380
418
ВР 100-50-9-О,К
30/1500
57,6
380
595
ВР 100-50-9-В
30/1500
57,6
380
640
ВР 100-50-9-КТ
30/1500
57,6
380
506
- Исполнение 5
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 180-55-10- О, К, В, ВК
30/1000
60,0
380
1210
55/1000
108,0
380
1445
ВР 180-55-12 - О, К
45/1000
98,0
380
1575
55/1000
108,0
380
1615
ВР 180-55-12 - В, ВК
45/1000
98,0
380
1710
55/1000
108,0
380
1725
Радиальные вентиляторы высокого давления
- Исполнение 1
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 240-26-2,5 -О,К,КТ,Ж,КЖ
1,5/3000
3,5
380
26,4
ВР 240-26-2,5-В,ВК
1,5/3000
3,5
380
34,2
ВР 240-26-3,15 -О,К,КТ,Ж,КЖ
4/3000
9,0
380
51,1
ВР 240-26-3,15-В,ВК
4/3000
9,0
380
58,5
ВР 240-26-4 -О,К,КТ,Ж,КЖ
7,5/3000
15,0
380
76,0
11/3000
22,0
380
105,0
ВР 240-26-4-В,ВК
7,5/3000
15,0
380
90,0
11/3000
22,0
380
128,0
ВР 120-28-5 -О,К,КТ
7,5/3000
15,0
380
100,4
11,0/3000
22,0
380
133,2
ВР 120-28-5-В,ВК
7,5/3000
15,0
380
156,0
11,0/3000
22,0
380
181,0
ВР 120-28-6,3 -О,К,КТ
15,0/3000
30,0
380
262,0
18,5/3000
35,0
380
282,0
22,0/3000
42,0
380
297,0
30,0/3000
56,0
380
317,0
ВР 120-28-6,3-В,ВК
15,0/3000
30,0
380
282,0
18,5/3000
35,0
380
292,0
22,0/3000
42,0
380
312,0
30,0/3000
56,0
380
332,0
ВР 120-28-8 -О,К,КТ
11,0/1500
23,0
380
356,0
15,0/1500
30,7
380
386,0
ВР 120-28-8-В,ВК
11,0/1500
23,0
380
400,0
15,0/1500
30,7
380
455,0
ВР 120-28-10 -О,К,КТ
30/1500
57,6
380
686
ВР 120-28-10-В,ВК
30/1500
57,6
380
686
- Исполнение 5
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 120-28-8 -О,К
18,5/1500
36,3
380
720,0
30/1500
57,6
380
720,0
45/1500
86,0
380
840,0
45/1500
86,0
380
850,0
ВР-120-18-8 В,ВК
18,5/1500
36,3
380
768
30/1500
57,6
380
765
45/1500
86,0
380
895
45/1500
86,0
380
905
ВР 120-28-8-КТ
18,5/1500
36,3
380
658,0
30/1500
57,6
380
658,0
45/1500
86,0
380
778,0
45/1500
86,0
380
788
ВР 120-28-10-О,К,КТ
45/1500
86,0
380
980,0
55/1500
105,0
380
1045,0
55/1500
105,0
380
1065,0
75/1500
138,3
380
1170,0
ВР 160-18-3,5-О
7,5/3000
15,0
380
166,0
11/3000
22,0
380
195,0
Вентиляторы радиальные пылевые
Вентилятор
Электродвигатель
Масса
кВт (об/мин)
Iн,A
Uн,В
кг
ВР 120-45-5-О,К,КТ,В, ВК
5,5/1500
12,0
380
210,0
7,5/1500
16,0
380
220,0
11/1500
23,0
380
220,0
15/1500
30,7
380
290,0
ВР 120-45-6,3-О,К,КТ,В
7,5/1500
16,0
380
310
11/1500
23,0
380
375
15/1500
30,7
380
395
18,5/1500
36,3
380
395
22/1500
44,2
380
410
ВР 120-45-8-О,К,КТ,В
22/1500
44,2
380
700,0
30/1500
57,6
380
760,0
37/1500
70,2
380
825,0
45/1500
86,0
380
855,0
45/1500
86,0
380
860,0
