Автоматика для кроличьей фермы Агровент
-
Автоматическое управление системами вентиляции и микроклимата, позволяет осуществить слаженную работу.
Для подключения к питающей сети и управления вентиляторами, отопительными приборами, насосами систем охлаждения, сервомоторами, линиями освещения, системами кормления и поения, необходима установка силового шкафа управления.В щит устанавливается коммутационная аппаратура, пускатели, автоматы защиты, частотный преобразователь, трансформатор, вводной рубильник и другие комплектующие.
-
Редукторы и сервомоторы
Мотор-редукторы

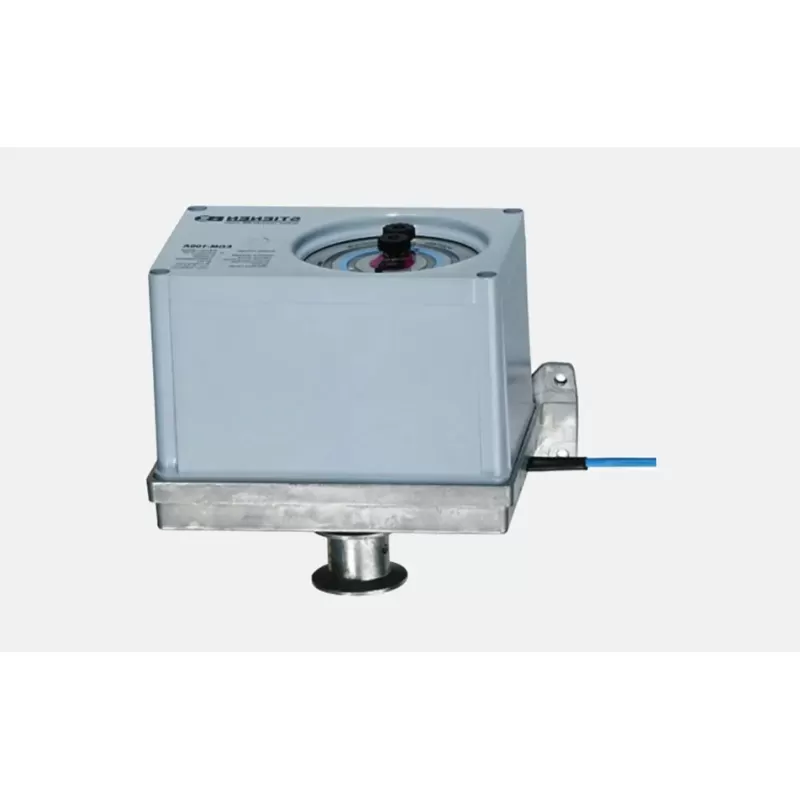

- Сервомотор EGM-100 Stienen
Технические характеристики
- Электропитание 24В, 50Гц
- Номинальное тяговое усилие 1000 Н
- Пиковое тяговое усилие 1300-2000 Н
- Момент 20 Н/м
- Вес сервомотора 4,6 кг
- Минимальный диапазон 13 см
- Максимальный диапазон 68 см
- Скорость 12 см/мин
- Класс защиты IP65
- Диапазон рабочих температур от -5°С до +40°С
- Мотор-редукторы RW-45 Ridder
Основные технические характеристики
- Вращающий момент 120 Н/м при частоте 50 Гц
- Количество оборотов от 1 до 5 при частоте 50 Гц
- Класс защиты IP55
- Вес 17 кг
- Поставляются с 3-фазными (380В), 1-фазными (220В) двигателями переменного тока, а также с двигателями постоянного тока (24В)
Сервоприводы Gruner
Основные особенности
- благодаря малым размерам и продуманной компактной конструкции электропривод легко устанавливать в ограниченном монтажном пространстве;
- электропривод быстрого срабатывания;
- 2-х позиционное управление;
- привод снабжен винтовыми клеммами: не требуются разъемы;
- индикация положения;
- возможно ручное управление;
- возможность параллельного подключения приводов;
- ограничение угла поворота;
- не требуется обслуживание;
Сигнализации
- ESE-24
Технические характеристики
- Электропитание: 230В 50/60Гц
- Мощность: 25ВА
- Размеры ESE-4м блок управления: 122x120x83мм (включая радиатор)
- Размеры ESE-4м руководство по эксплуатации: 160x75x52мм
- Размеры ВР-МС батарейный блок: 173x164x132мм
- Макс. время разряда при максимальной нагрузке: 30 минут
- Максимальная нагрузка на выходе: 2А
- Класс защиты: IP 54
- Температура окружающей среды: -5°С ~ +40°С
- Вес: 1,7 кг
- ASU
Название Датчики температуры, шт Входы, шт Габаритные размеры, мм ASU-4 4 4 280х220х120 ASU-10 10 10 370х285х145 ASU-16 16 16 370х285х145 - AM/AS
Технические характеристики AS/AM
- Напряжение питания 230В – 50/60Гц
- Нагрузка 15VA
- Класс защиты: IP-54
- Корпус ABS
Входы и выходы
- Реле ошибки 1, 24В/2А
- 1 выход сирены, 12В/0,5А
Доступен в 5 версиях
- AS-1: 1 входной контакт. Размеры: 170 х 216 х 120мм
- AS-6: 6 дискретных входов. Размеры: 170 х 216 х 120мм
- AS-12: 12 дискретных входов. Размеры: 216 х 275 х 130 мм
- AS-18: 18 дискретных входов. Размеры: 216 х 275 х 130 мм
- AM: 6 дискретных входов. Размеры: 170 х 216 х 120мм
Частотные преобразователи Lenze
- SMD
Tехнические возможности Lenze SMD (TML/TMD)
Мощность
- SMD : от 0,25 до 2,2 кВт - однофазные 220V и от 0,37 до 22 кВт - трехфазные 380V;
- TML : от 0.25 до 2.2 кВт - однофазные 220V;
- TMD: от 0,25 до 2,2 кВт - однофазные 220V и от 0,37 до 7,5 кВт - трехфазные 380V.
Напряжение питания
- SMD, TMD, TML : 230 В, однофазный , от 180 до 264 В , от 48 до 62 Гц;
- SMD ,TMD: 400 В, трехфазное , от 320 до 528 В , от 48 до 62 Гц
Характеристики
- Климатические условия: класс 3K3 для EN 50178;
- Температурный диапазон: от -20 ° C до +70 ° C;
- Рабочая температура: от 0 до +55 ° С ( со снижением мощности на 2,5 % на каждый ° C выше +40 ° С);
- Высота установки 0 до 4000 м над уровнем моря ( со снижением мощности на 5% выше 1000 м над уровнем моря );
- Влажность окружающей среды ≤ 95% (без конденсации);
- Устойчивость к вибрации Acceleration стабильность до 0,7 г;
- Степень защиты IP 20;
- EMC Соответствует требованиям EN 61800-3/A11;
- Уровень шума соответствует требованиям класса А в EN 55011 при установке в шкафу управления.;
- Однофазные модели без дополнительных фильтров ( встроенный фильтр );
- Трехфазные с внешним фильтром;
- Перегрузка 150 % от номинального тока в течение 60 с , 200% номинального тока в течение 25 с;
- Частота коммутации 4 , 6, 8 и 10 кГц ( с уменьшением тока на 10 кГц );
- Выходная частота 0 до 240 Гц, для SMD до до 1000 Гц.
- Lenze SMV (IP 65)
Технические возможности Lenze SMV
- Векторное управление крутящим моментом;
- Векторное управление скоростью вращения двигателя;
- Расширенное частотное управление;
- Быстрый старт;
- Встроенный ПИД регулятор;
- Высокий пусковой момент и выход на номинальную частоту вращения 50 Гц всего за 8 секунд;
- Восстановление скорости при 100% динамической нагрузке через 0,15 секунды;
- Алгоритм управления преобразователя частоты SMVector, позволяет увеличить производительность двигателя до максимума;
- Понятный пользовательский набор команд;
- Электронный программный EPM модуль: Простая и быстрая настройка частотника с помощью EPM.
Перегрузка
- 150% в течение 60 сек.;
- 200% в течении 15 сек. (до 7,5 кВт.);
- 180% в течении 15 сек. (от 11 до 45 кВт.).
Функции
- Разгон, торможение, реверсирование;
- 8 заданных скоростей;
- Задание скорости 4-20Ма (0-10V);
- Торможение постоянным током;
- История неисправностей (Последние 8);
- Релейный или транзисторный выход (ы) в зависимости от модели;
- 3 или более программируемых входа;
- Изолированные клеммы управления.
Применение SMVector
- Машины пищевой промышленности;
- Упаковочные автоматы;
- Конвейерные системы;
- Транспортировка материалов и деталей;
- Системы вентиляции и кондиционирования;
- Насосы;
- Металлорежущие станки;
- Подъемно-транспортное оборудование;
- Намотчики, дробилки и т.п.
Lenze SMV IP65 обладают следующими характерными особенностями
- Полная защита от влаги, стойкость к воздействию водяной струи;
- Возможность поставки без клавиатуры и дисплея;
- Полностью герметичные влаго и пыленепроницаемые пластиковые корпуса;
- Для обеспечения надежности при эксплуатации в условиях высокой влажности, не имеют охлаждающих вентиляторов;
- Компактные размеры приводов;
- Наличие встроенного фильтра ЭМС;
- Наличие выключателя – разъединителя;
- Монтаж на стене или непосредственно на оборудовании.
Диапазоны мощностей для IP65
- 120/240 Вольт, 1 фазный вход – от 0,37 до 1,1 кВт (3 фазы выход);
- 200/240 В 1 фазный вход – от 0,37 до 2,2 кВт (3 фазы выход);
- 200/240 В 1 или 3 фазный вход – от 0,37 до 2,2 кВт (3 фазы выход);
- 200/240 В 3 фазный вход – от 4,0 до 7,5 кВт (3 фазы выход);
- 400/480 В 3 фазный вход – от 0,37 до 7,5 кВт (3 фазы выход);
- 480/600 В 3 фазный вход – от 0,75 до 7,5 кВт (3 фазы выход).

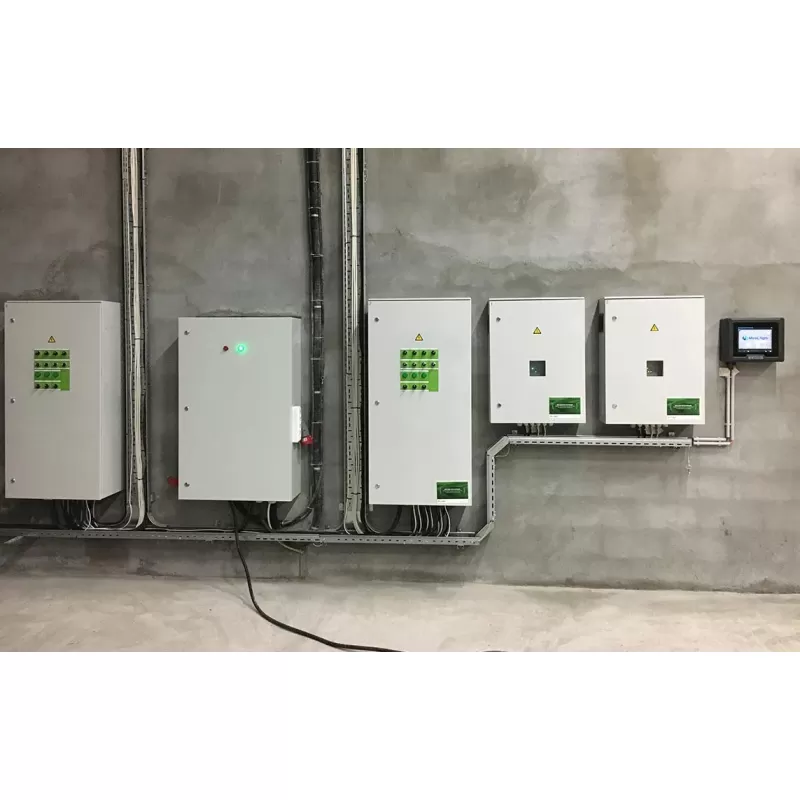

Силовые шкафы управления
Электрические щиты предназначены для управления исполнительными устройствами, таким как вентиляционное оборудование, системами открытия клапанов, в автоматическом и ручном режиме.

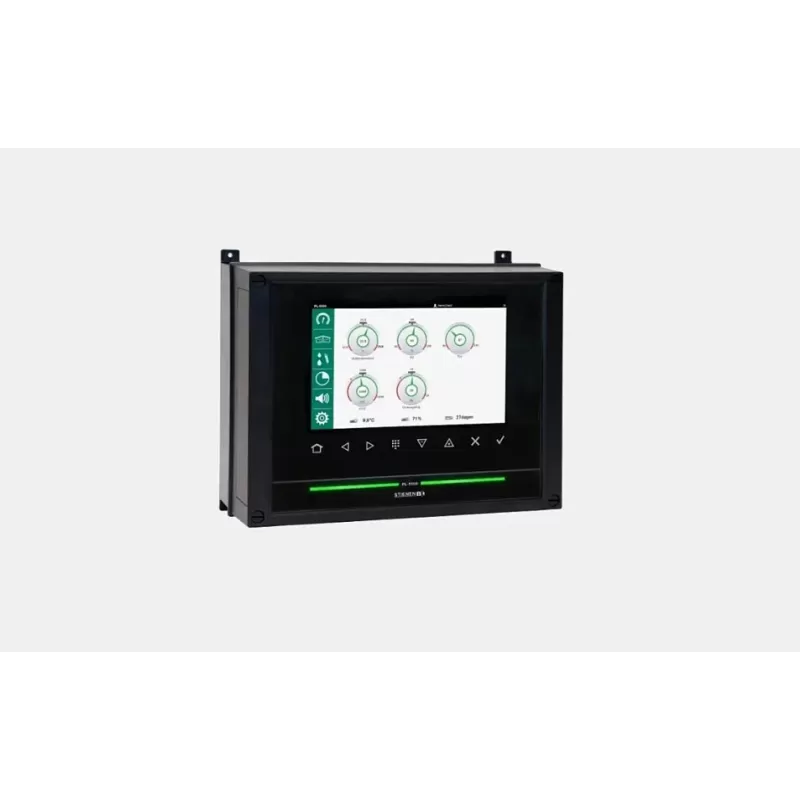

Контроллеры Stienen
Характеристика PL 9500 PL 9300 Стандартные опции компьютера
Датчики температуры 10 5 Импульсные входы для счетчиков, измерительных вентиляторов и т.д. 5 3 Входы 0-10 В для датчика относительной влажности, CO2, NH3, датчика давления и т. д 4 4 Релейные выходы 230 В/2 A 7 9 Выходы 0-10В 8 5 Блок питания 24В/80мА для 1 блока AQS 1 1 Блок питания 12 В/25 мА для измерительных вентиляторов 1 1 Аварийный контакт 24 В/2 A есть есть Дополнительные возможности
Связь через печатную плату с интерфейсом RS-485 есть есть Подключение к модулю печатной платы 1 Подключение шины модуля для связи с внешними модулями 3 Подключение FN-шины 1 Общие сведения
Блок питания 230В, 50/60 Гц 230В, 50/60 Гц Нагрузка 48ВА 30ВА Степень защиты IP-54 IP-54 Размеры 370х320х160мм 305х232х155мм
