Диффузоры Неватом
-
Квадратные потолочные диффузоры ДП распределяют потоки воздуха в системах вентиляции, воздушного отопления и кондиционирования.
Конструктивно диффузор состоит из двух частей:
- Наружной рамки, которую крепят к воздуховоду
- Центральной съемной части, которую крепят с помощью пружинных фиксаторов к наружной рамке
ДП изготавливают из алюминиевого профиля, окрашенного методом по- рошкового напыления. Стандартный цвет – белый (RAL 9016).
Чтобы регулировать расход воздуха, на диффузоры ДП устанавливают регуляторы (РРВ). Их заказывают отдельно.
Диффузоры предназначены для подачи (КП) или удаления (КВ) воздуха в системах вентиляции, кондиционирования и воздушного отопления помещений любого типа.
Наличие свободно вращающегося диска (размер S) позволяет легко регулировать необходимый расход воздуха.
Диффузор изготавливают из стали и окрашивают методом порош- кового напыления в белый цвет (RAL 9016).
Диффузор состоит из двух частей: монтажного кольца, которое крепится внутри воздуховода, и клапана, который фиксирует вра- щение таким образом, чтобы его выступы попали в резьбовые ка- навки монтажного кольца.
-
Квадратный потолочный диффузор
Обозначение
Наружные габаритные размеры АхВ, мм
Присоединительный размер, мм
ДП4 300х300
295х295
147х147
ДП4 450х450
445х445
297х297
ДП4 600х600
595х595
447х447

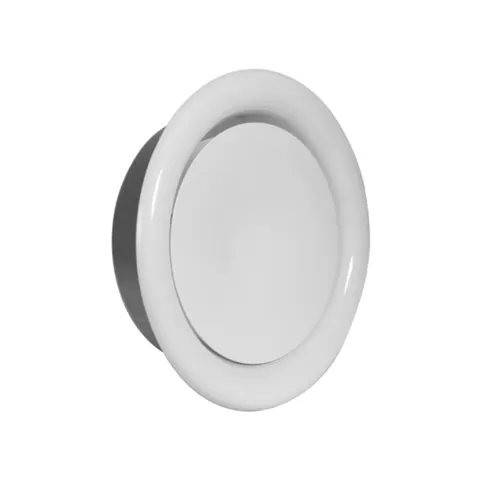

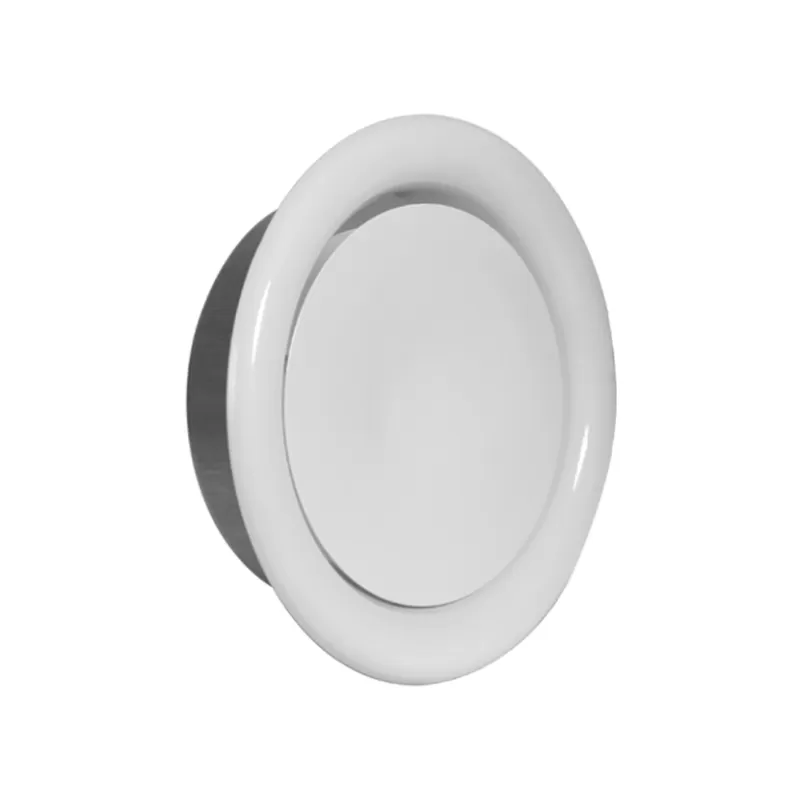

Регулируемый диффузор дискового типа
Обозначение
D, мм
d, мм
d1, мм
A, мм
Масса с монтажным кольцом, г
КП (КВ)-100
100
140
137
47
290
КП (КВ)-125
125
165
164
49
350
КП (КВ)-160
160
200
212
60
650
КП (КВ)-200
200
240
248
75
850
