Решетки Неватом
-
Решетки предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования. Решетки бывают приточными и вытяжными, регулируемыми и нерегулируемыми. Регулируемые решетки делят по направ- лению воздушного потока. Существуют варианты, которые направляют воздух только по горизонтали и варианты, которые направляют воздух одновременно по горизонтали и вертикали.
-
Внутренняя вентиляционная решетка( РВ)
Однорядные решетки РВ-1
Типоразмер решетки (AxB), мм
Расчетное живое сечение, м²
Lwa < 20дБ (А) Lwa < 25дБ (А) Lwa < 35дБ (А) Q, м³/ч
∆Р, Па
Дальнобойность Х, м при скорости Vx, м/с Q, м³/ч
∆Р, Па
Дальнобойность Х, м при скорости Vx, м/с
Q, м³/ч
∆Р, ПаДальнобойность Х, м при скорости Vx, м/с 0,2
0,5
0,2 0,5 0,75 0,2 0,5 0,75 100х150
0,010
30
0,86
2,1
0,8
120
13,5
8,4
3,2
2,2
250
58,4
4,6
7
17,4
100х200
0,014
30
0,41
1,8
0,7
180
15,5
11
4,3
2,9
300
43,5
5
7
18
100х250
0,018
40
0,49
2
0,8
200
13,2
10
4
2,7
320
29,4
4
6
16
100х300
0,023
50
0,41
2
0,9
250
10,4
11
4,5
3
350
22,6
4
6
16
100х400
0,030
65
0,42
3
1
300
10,3
12
5
3
400
17,5
4
6
16
100х500
0,040
80
0,43
3
1
370
10,5
13
5
3
520
16,4
5
7
18
150х150
0,017
35
0,42
2
0,7
200
13,4
11
4
3
>
29,5
4
6
16
150х200
0,023
50
0,43
2
0,9
250
10,3
11
4,5
3
350
22,7
4
6
16
150х250
0,030
70
0,49
3
1
300
9,2
12
5
3
400
17,4
4
6
16
150х300
0,036
80
0,5
3
1
370
11,4
14
5
4
520
20,7
5
8
19
150х400
0,050
100
0,43
3
1
450
8,3
14
6
4
600
13,2
5
7
18
150х500
0,060
130
0,44
4
1,4
550
7,2
15
6
4
800
16,4
6
9
22
200х200
0,032
70
0,51
3
1
300
9,4
12
5
3
400
16,4
4
6
16
200х250
0,040
80
0,42
3
1
350
7,5
12
5
3
500
16,3
5
7
17
200х300
0,050
100
0,44
3
1
450
8,4
14
6
4
600
14,6
5
7
18
200х400
0,070
130
0,35
3
1,3
530
5,5
14
6
3,6
800
13,4
6
8
21
200х500
0,090
160
0,35
4
1,5
650
5,5
15
6
4
1000
11,9
6
9
23
300х300
0,078
150
0,35
4,5
1,8
600
5,5
18
7
5
900
13,6
7
11
27
300х400
0,110
200
0,36
5
2
700
4,5
17
7
4,5
1200
13,4
8
12
29,5
300х500
0,130
250
0,36
6
2
850
4,4
19
8
5
1450
12,6
9
13
33
300х600
0,160
300
0,35
6
2,5
1000
3,5
21
8
6
1500
10,4
8
12
31
400х400
0,140
250
0,36
5,5
2,2
800
3,6
17
7
5
1450
10,5
8
13
31
400х500
0,180
300
0,36
5,7
2,3
1000
3,5
19
8
5
1500
8,2
8
12
29
500х500
0,230
400
0,25
6
2,5
1300
2,3
19
8
5
1900
6,1
7
11
28
Двухрядные решетки РВ-2
Типоразмер решетки (AxB), мм Расчетное живое сечение, м² Lwa < 20дБ (А) Lwa < 25дБ (А) Lwa < 35дБ (А) Q, м³/ч ∆Р, Па Дальнобойность Х, м при скорости Vx, м/с Q, м³/ч ∆Р, Па Дальнобойность Х, м при скорости Vx, м/с Q, м³/ч ∆Р, Па Дальнобойность Х, м при скорости Vx, м/с 0,2 0,5 0,2 0,5 0,75 0,2 0,5 0,75 100х150
0,010
60
4,1
5
2
120
16,6
10
4
2,6
300
104
7
10
25
100х200
0,014
70
3,5
5
2
150
13,5
9
4
2,3
350
70
7
10
25
100х250
0,018
80
2,4
5
2
200
13,4
12
5
3
400
57
6
9,5
24
100х300
0,023
90
2,2
5
2
250
13,3
13,4
5
4
450
43
6,5
9,5
24
100х400
0,030
100
1,26
5
2
300
11,1
14
6
4
500
31
6
9
23
150х150
0,017
35
0,53
2
0,9
200
16,6
12,5
5
3
300
35
5
8
19
150х200
0,023
50
0,52
3
1
250
13,5
13
5
3,5
350
26
5
7,5
19
150х250
0,030
70
0,51
3
1,3
300
12,4
14
6
4
400
20
5
7,5
19
150х300
0,036
80
0,5
3,5
1,4
370
11,2
16
6,5
4,5
520
23
6
9
23
150х400
0,050
100
0,46
3,5
1,4
450
9,5
16
6,5
4,5
600
16,4
6
9
22
150х500
0,060
130
0,44
4,5
1,7
550
9,1
18
7
4,8
800
20
7
11
26
200х200
0,032
70
0,54
3
1,3
300
7,4
14
5,5
3,4
400
18,1
5
7,4
18,4
200х250
0,040
80
0,52
3,3
1,3
350
8,1
14
5,7
3,8
500
18,1
6
8
20
200х300
0,050
100
0,51
3,6
1,4
450
9,2
16
6,5
4,5
600
18,2
6
9
22
200х400
0,070
130
0,46
4
1,6
530
7,1
16
6,5
4,5
800
15,3
6,5
10
24
200х500
0,090
160
0,45
4,5
1,8
650
6,2
18
7
4,7
1000
13,2
7
11
27
300х300
0,078
150
0,46
4,5
1,8
600
7,2
17
7
4,7
900
15,1
7
11
26,5
300х400
0,110
200
0,44
4,9
2
700
5,3
17
7
4,6
1200
13,1
8
12
29
300х500
0,130
250
0,41
6
2
850
6,7
19
8
5
1450
14,4
9
9
33
400х400
0,140
250
0,25
5,4
2,2
800
3,9
17
7
5
1450
12,3
8
13
31,4
400х500
0,180
300
0,32
5,7
2,3
1000
3,9
19
8
5
1500
13,3
8
12
29
500х500
0,230
400
0,3
7
3
1300
4,1
22
9
6
1900
6,9
9
13
33

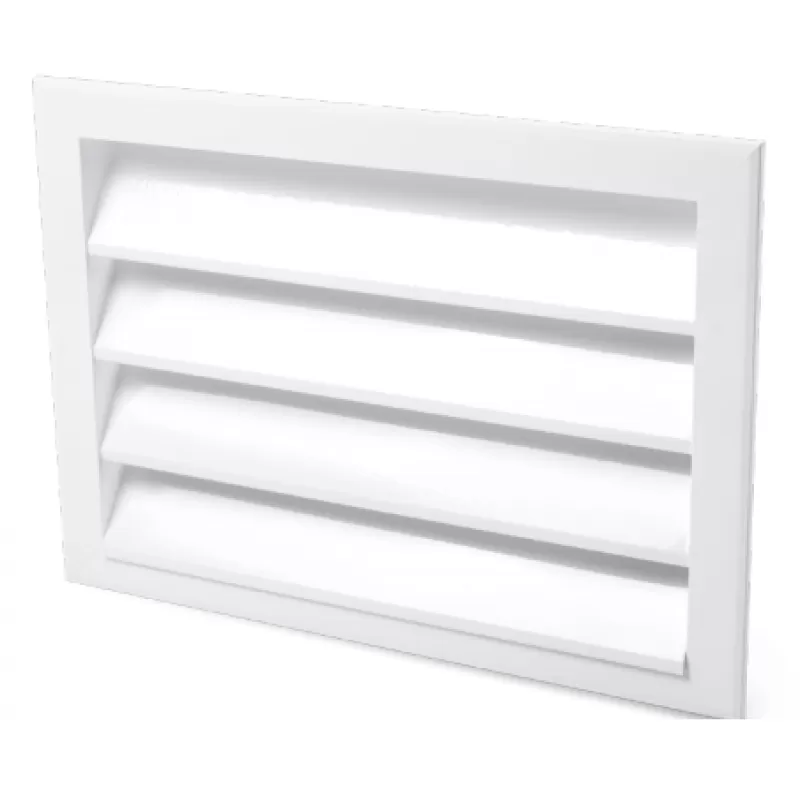

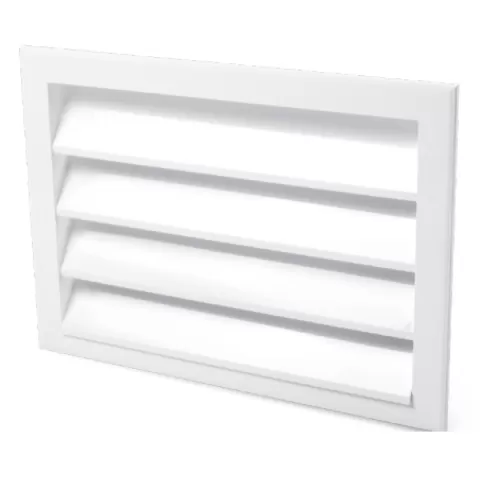

Алюминевые наружние рещетки (РН)
Типоразмер решетки (АхВ), мм
Количество ламелей, шт.
100х100
2
150х150
3
200х200
4
250х250
5
300х300
6
400х400
8
500х500
10
600х600
12
700х700
14
800х800
16
900х900
18
1000х1000
20
1300х1300
26
1500х1500
30
Усиленные решетки (РНУ)
Типоразмер решетки (АхВ), мм
Количество ламелей, шт.
700х700
7
800х800
8
900х900
10
950х950
10
1000х1000
11
1100х1100
12
1200х1200
13
1300х1300
14
1400х1400
16
1500х1500
17
Оценкованная наружняя решетка (РН оц)
Типоразмер решетки (АхВ), мм
Количество ламелей, шт.
100х100
2
200х200
4
300х300
6
400х400
8
500х500
10
600х600
12
700х700
14
800х800
16
900х900
18
1000х1000
20
1100х1100
22
1200х1200
24
Решетка наружняя круглая (РНК)
РНК-100 РНК-400 РНК-125 РНК-450 РНК-160 РНК-500 РНК-200 РНК-560 РНК-250 РНК-630 РНК-315 РНК-710 РНК-355 РНК-800 Щелевые решетки (РЩ)
Решетка РЩ-1-1-46-100-RAL9016 Решетка РЩ-1-4-157-100-RAL9016 Решетка РЩ-1-1-46-1500-RAL9016 Решетка РЩ-1-4-157-1500-RAL9016 Решетка РЩ-1-1-46-700-RAL9016 Решетка РЩ-1-4-157-700-RAL9016 Решетка РЩ-1-2-83-100-RAL9016 Решетка РЩ-1-5-194-100-RAL9016 Решетка РЩ-1-2-83-1500-RAL9016 Решетка РЩ-1-5-194-1500-RAL9016 Решетка РЩ-1-2-83-700-RAL9016 Решетка РЩ-1-5-194-700-RAL9016 Решетка РЩ-1-3-120-100-RAL9016 Решетка РЩ-1-6-231-100-RAL9016 Решетка РЩ-1-3-120-1500-RAL9016 Решетка РЩ-1-6-231-1500-RAL9016 Решетка РЩ-1-3-120-700-RAL9016 Решетка РЩ-1-6-231-700-RAL9016 Декаратиные решетки для клапанов дымоудаления (KD)
Типоразмер АхВ, мм
Живое сечение, м2
Масса, кг
Количество ламелей
200x200
0,041
0,050
6
250х250
0,059
0,061
7
300х300
0,089
0,072
9
350х350
0,114
0,083
10
400х400
0,142
0,094
11
450х450
0,173
0,105
12
500х500
0,223
0,116
14
550х550
0,261
0,126
15
600х600
0,302
0,137
16
650х650
0,347
0,148
17
700х700
0,394
0,159
18
750х750
0,468
0,170
20
800х800
0,523
0,181
21
850х850
0,581
0,192
22
900х900
0,642
0,203
23
950х950
0,735
0,214
25
1000х1000
0,803
0,225
26
1050х1050
0,409
0,110
27
1100х1100
0,445
0,116
28
1150х1150
0,500
0,121
30
1200х1200
0,539
0,126
31
1250х1250
0,581
0,132
32
1300х1300
0,624
0,137
33
1350х1350
0,688
0,143
35
1400х1400
0,734
0,148
36
1450х1450
0,783
0,154
37
1500х1500
0,832
0,159
38
