Кровельные вентиляторы
-
Вентиляторы обеспечивают вытяжную вентиляцию частных и общественных зданий, кухонную вытяжку, эффективно выводят влажный и загрязненный воздух из ванных комнат, гаражей и т.д. Малошумные вентиляторы VILPE® гарантируют комфортность проживания.
• Вентиляторы и вентиляционные выходы серии P представляют собой изолированную трубу с колпаком-дефлектором и герметично монтируются на кровле с помощью проходного элемента, который подбирается по типу кровельного материала и внутреннему диаметру монтируемого изделия.
• Вентиляторы и вентиляционные выходы серии S представляют собой колпак-дефлектор и устанавливаются на готовую трубу, вентиляционную шахту или шумопоглотитель. Монтажное основание входит в комплект.
• Вентиляционные выходы и вентиляторы VILPE С-серии предназначены для установки на фальцевые кровли поверх конуса, изготовленного кровельщиком-жестянщиком.
С помощью VILPE вентиляторов (как Е-, так и ЕСо-типов) легко организовать вентиляцию частных домов, отдельных строений (гаражей, бань и тп.), общественных и производственных помещений или вентиляцию шахты лифта в многоэтажных домах. Кроме того, вентиляторы используются для вентиляции подвальных помещений, биотуалетов и для удаления почвенного газа радона из цоколя зданий.
-
P-серия, ECo вентиляторы (EC = постоянный ток) FLOW

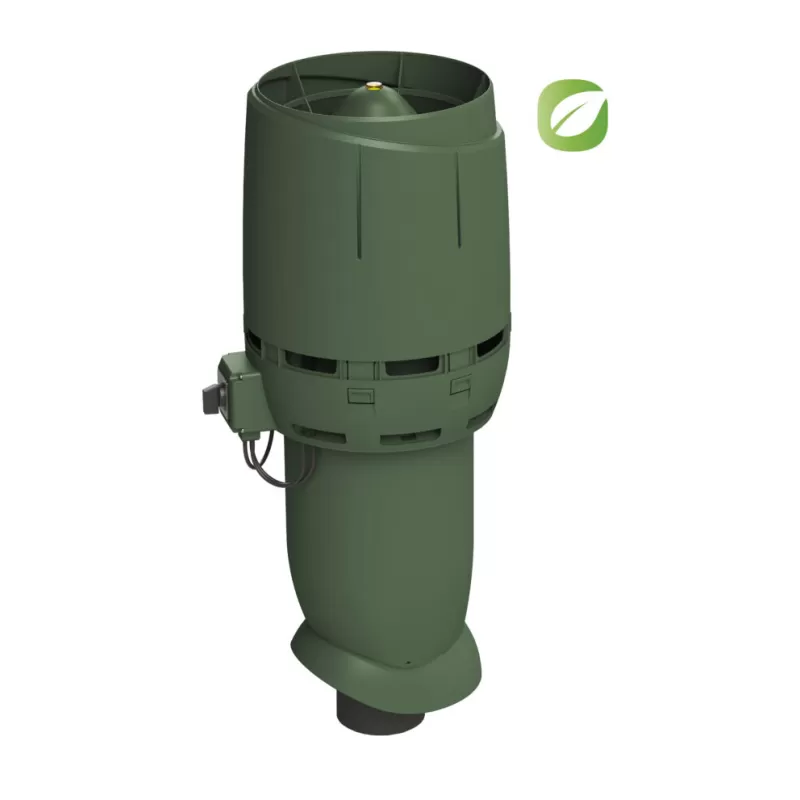

VILPE® ECo110P/700 FLOW вентилятор
VILPE® ECo110P/500 FLOW вентилятор
Цвет Энергоэффективный вентилятор постоянного тока с колпаком Flow. Применяется для помещений с потребностью в постоянном уровне вентиляции (подвальные помещения, шахты лифтов, удаление радона и тп). 0-600 м3 /ч (при напряжении 10V). Тип двигателя DC. Скорость вращения регулируется внешним регулятором 0-10 V (приобретается отдельно, стр. 15) или через систему автоматизации здания. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Размеры: Ø воздуховода 110 мм, внешний Ø 225 мм, высота от кровли прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® ECo125P/700 FLOW вентилятор (=ECo190P)
VILPE® ECo125P/500 FLOW вентилятор (=ECo190P)
Цвет Энергоэффективный вентилятор постоянного тока c колпаком Flow. 0-700 м3 /ч. С шумопоглотителем. Тип двигателя DC. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно (стр. 15). Размеры: Ø воздуховода 125 мм, внешний Ø 225 мм, высота от кровли прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа.
черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® ECo160P/700 FLOW вентилятор (=ECo220P)
VILPE® ECo160P/500 FLOW вентилятор (=ECo220P)
Цвет Энергоэффективный вентилятор постоянного тока c колпаком Flow. 0 -1000 м3 /ч. Тип двигателя DC. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно. (стр. 15). Размеры: Ø воздуховода 160 мм, внешний Ø 225 мм, высота от кровли прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа.
черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
антрацит
VILPE® XL-ECo200P/700 FLOW вентилятор (=XL-ECo250P)
VILPE® XL-ECo200P/500 FLOW вентилятор (=XL-ECo250P)
Цвет Энергоэффективный вентилятор постоянного тока c колпаком Flow. 0-1250 м3 /ч. Тип двигателя DC. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно (стр. 15). Размеры: Ø воздуховода 200 мм, внешний Ø 300 мм, высота от кровли прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа
черный
коричневый
зеленый
серый
красный
кирпичный
P-серия, E вентиляторы (AC = переменный ток) Классический дизайн
VILPE® Е120Р/125/700 вентилятор
VILPE® Е120Р/125/500 вентилятор
Цвет 0-400 м3 /ч. Тип двигателя AC. Регулятор скорости вращения приобретается отдельно (стр. 15). Размеры: Ø воздуховода 125 мм, внешний Ø 160 мм, высота* прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® Е190Р/125/700 вентилятор
VILPE® Е190Р/125/500 вентилятор
Цвет 0-500 м3 /ч. Тип двигателя AC. С шумопоглотителем. Регулятор скорости вращения приобретается отдельно (стр. 15). Размеры: Ø воздуховода 125 мм, внешний Ø 225 мм, высота* прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® Е220Р/160/700 вентилятор
VILPE® Е220Р/160/500 вентилятор
Цвет 0-800 м3 /ч. Тип двигателя AC. Регулятор скорости вращения приобретается отдельно (стр. 15). Размеры: Ø воздуховода 160 мм, внешний Ø 225 мм, высота* прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® XL-Е220Р/160/700 вентилятор
VILPE® XL-Е220Р/160/500 вентилятор
Цвет 0-800 м3 /ч. Тип двигателя AC. Регулятор скорости вращения приобретается отдельно (стр. 15). Размеры: Ø воздуховода 160 мм, внешний Ø 300 мм, высота* прибл. 700 и 500 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа черный
коричневый
зеленый
серый
красный
кирпичный
S-серия, ECo вентиляторы (EC = постоянный ток) FLOW

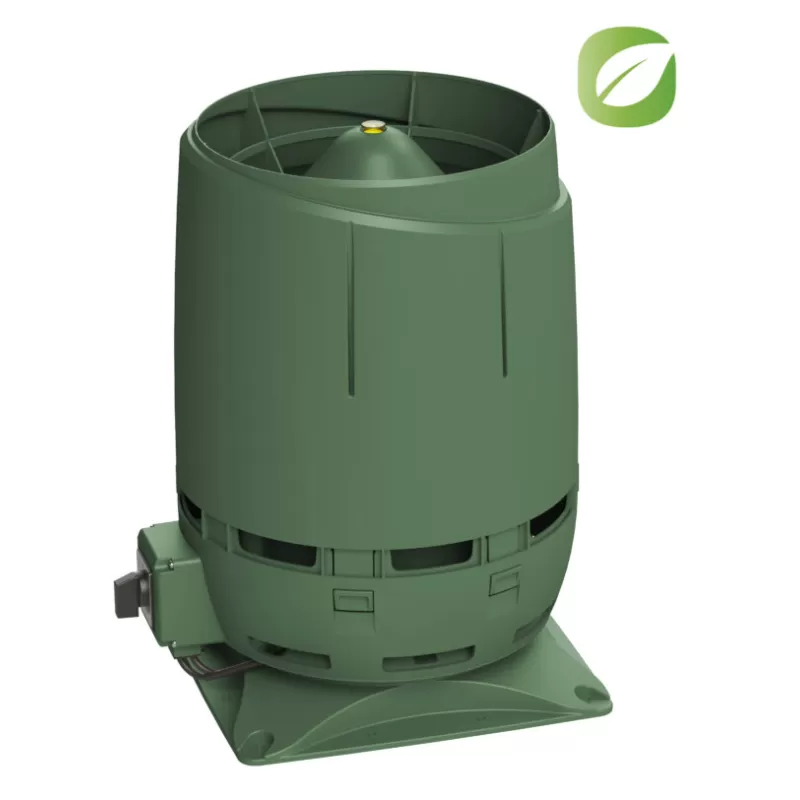

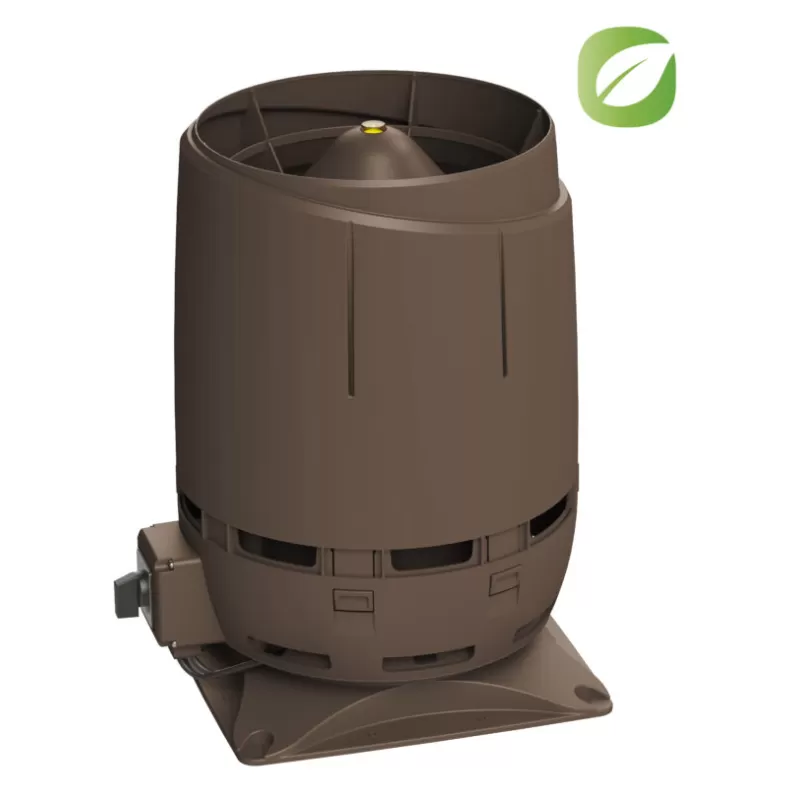

VILPE® ECo110S 300x300 FLOW вентилятор Цвет 0-600 м3 /ч (при напряжении 10V). Тип двигателя DC. Энергоэффективный вентилятор постоянного тока с колпаком Flow. Применяется для помещений с потребностью в постоянном уровне вентиляции (подвальные помещения, шахты лифтов, удаление радона и тп). Скорость вращения регулируется внешним регулятором 0-10 V (приобретается отдельно, стр.15) или через систему автоматизации здания. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Размеры: Ø воздуховода 110 мм, основание 300 x 300 мм. Комплект: вентилятор, основание, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® ECo125S 300x300 FLOW вентилятор (=ECo190S) Цвет 0-700 м3 /ч. Тип двигателя DC. Энергоэффективный вентилятор постоянного тока с колпаком Flow. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно (стр. 15). Размеры: Ø воздуховода 125 мм, основание 300 х 300 мм, Ø патрубка 125мм, длина патрубка 268 мм. Комплект: вентилятор, основание с соединительным патрубком, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® ECo160S 300x300 FLOW вентилятор (=ECo220S) Цвет 0-1000 м3 /ч. Тип двигателя DC. Энергоэффективный вентилятор постоянного тока с колпаком Flow. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно (стр. 15). Размеры: Ø воздуховода 160 мм, основание 300 х 300 мм, Ø патрубка 160 мм, длина 257 мм. Комплект: вентилятор, основание с соединительным патрубком, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
VILPE® ECo200S 400x400 FLOW вентилятор (=XL-ECo250S) Цвет 0-1250 м3 /ч. Тип двигателя DC. Энергоэффективный вентилятор постоянного тока с колпаком Flow.Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно (стр. 15). Размеры: Ø воздуховода 200 мм, основание 400 х 400 мм, Ø патрубка 200 мм. Комплект: вентилятор, основание с соединительным патрубком, монтажная инструкция и набор крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
S-серия, ECo вентиляторы (EC = постоянный ток) Классический дизайн
VILPE® ECo110S вентилятор постоянного тока Цвет 0-600 м3 /ч (при напряжении 10 В). Тип двигателя DC. Применяется для помещений с потребностью в постоянном уровне вентиляции (подвальные помещения, шахты лифтов, удаление радона и тп). Не требуется дополнительный регулятор, встроенный потенциометр под крышкой вентилятора. Заводская настройка на 3 В. Размеры: Ø воздуховода 125 мм, основание 250 х 250 мм. Комплект: вентилятор, основание с соединительным патрубком, 2 монтажных инструкции и набор крепежа. черный
коричневый
серый
красный
кирпичный
светло-серый
S-серия, E вентиляторы (AC = переменный ток) Классический дизайн
VILPE® Е120S вентилятор Цвет 0-400 м3 /ч. Тип двигателя AC. Регулятор скорости вращения приобретается отдельно (стр. 15). Размеры: Ø воздуховода 125 мм, основание 250 х 250 мм, Ø патрубка 125/135 мм. Комплект: вентилятор, основание с соединительным патрубком, 2 монтажные инструкции и набор крепежа. черный
коричневый
серый
красный
кирпичный
VILPE® Е190S вентилятор Цвет 0-500 м3 /ч. Тип двигателя AC. Регулятор скорости вращения приобретается отдельно (стр. 15). Размеры: Ø воздуховода 125 мм, основание 300 х 300 мм, Ø патрубка 125/135 мм. Комплект: вентилятор, основание с соединительным патрубком, 2 монтажные инструкции и 2 набора крепежа. черный
коричневый
серый
красный
кирпичный
VILPE® Е220S вентилятор Цвет 0-800 м3 /ч. Тип двигателя AC. Регулятор скорости вращения приобретается отдельно (стр. 15). Размеры: Ø воздуховода 160 мм, основание 300 х 300 мм, Ø патрубка 160/165 мм. Комплект: вентилятор, основание с соединительным патрубком, 2 монтажных инструкции и 2 набора крепежа. черный
коричневый
серый
красный
кирпичный
C-серия, ЕCo вентиляторы (EC = постоянный ток) FLOW
VILPE® ECo160C/400 FLOW вентилятор постоянного тока Цвет Тип двигателя EC. Энергоэффективный вентилятор постоянного тока c колпаком Flow. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно (стр. 15). Внутренняя труба из оцинкованной стали с манжетным уплотнением. Устанавливается на изготовленный жестянщиком конус с посадочным диаметром Ø 230 мм. Размеры: Ø воздуховода 160 мм, внешний Ø 225 мм, высота от конуса 478 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа. черный
коричневый
серый
светло-серый
VILPE® ECo200C/400 FLOW XL вентилятор постоянного тока Цвет Тип двигателя EC. Энергоэффективный вентилятор постоянного тока c колпаком Flow. Сервисный выключатель для проведения тех. обслуживания на колпаке вентилятора. Регулятор скорости вращения 0-10 V приобретается отдельно (стр. 15). Внутренняя труба из оцинкованной стали с манжетным уплотнением. Устанавливается на изготовленный жестянщиком конус с посадочным диаметром Ø 315 мм. Размеры: Ø воздуховода 200 мм, внешний Ø 300 мм, высота от конуса 532 мм. Комплект: вентилятор, монтажная инструкция и набор крепежа. черный
коричневый
серый
