Фанкойлы KORF
-
Фанкойл – это устройство, предназначенное для охлаждения/нагрева воздуха за счет циркулирующего через теплообменник тепло/хладоносителя. Фактически это теплообменник с вентиляторами, а по назначению это такие же внутренние блоки, как и у сплит- или мультизональных систем.
Сам теплообменник состоит из множества оребренных трубок, которые обдуваются воздухом. По ним протекает жидкость из чиллера, а вентилятор фанкойла прогоняет воздух помещения через этот теплообменник. В результате теплообмена воздух охлаждается (или нагревается), а жидкость нагревается (или охлаждается) и вновь поступает в чиллер.
Фанкойл является конечным элементом системы, обеспечивающим непосредственное охлаждение или подогрев воздуха в помещении с помощью жидкости, подаваемой от чиллера или системы горячего водоснабжения
-
Фанкойлы с центробежными вентиляторами серии KVW и KIW
Типоразмер
Тип теплообменника, число рядов
Полная холодопроизводительность на макс. скорости, кВт
Явная холодопроизводительность на макс. скорости, кВт
Потери давления по воде, кПа
Теплопроизводительность, кВт
Потери давления по воде, кПа
Расход воздуха
Максимальная скорость, м3/ч
Средняя скорость, м3/ч
11
3
1,31
1,09
5
3,2
4
240
190
12
4
1,49
1,26
1
3,45
1
240
190
21
3
1,77
1,45
11
4,19
8
340
260
22
4
2,05
1,68
6
4,53
2
340
260
25
3
2,47
1,96
8
5,7
6
430
340
26
4
2,77
2,16
5
6,35
4
430
340
31
3
3,11
2,42
14
7,03
11
540
420
32
4
3,54
2,71
9
7,75
7
540
420
41
3
4,04
3,12
26
9,01
20
690
530
42
4
4,58
3,47
17
9,93
13
690
530
51
3
5,09
3,86
8
11,69
6
910
730
52
4
5,96
4,63
5
13
4
910
730
71
3
6,45
5,07
16
14,59
12
1180
810
72
4
7,26
5,57
15
16,19
8
1180
810
Фанкойлы кассетные двухтрубные KF
Типоразмер
Макс. расход воздуха, м3/ч
Макс. холодопроизводи- тельность, Вт
Макс. теплопроизводитель- ность, Вт
Уровень звукового давле- ния, дБ(А)
Расход воды, л/мин
Гидравлическое сопротив- ление, кПа
Теплообменник
Количество рядов
Шаг между трубами х шаг между ряда- ми, мм
Тип оребрения
Диаметр
и тип трубки, мм
Количество медных трубок в контуре
KF-FCU-28-CTА
510
2800
4200
40
8,67
25
2
25,4×22
Гидрофильный алюминий
9,52
4
KF-FCU-35-CTА
660
3500
5300
44
11
28
2
21×12,7
7
5
KF-FCU-45-CTА
850
4500
6800
44
13,5
30
2
21×12,7
7
15
KF-FCU-53-CT
1020
5300
8000
44
18,33
36
2
21×12,7
7
8
KF-FCU-72-CT
1300
7200
10 800
47
20,67
36
2
21×12,7
7
8
KF-FCU-85-CT
1510
8500
12 800
56
24,33
38
2
21×12,7
7
10
KF-FCU-100-CT
1700
10 000
15 000
56
25,83
40
2
21×12,7
7
12
Фанкойлы кассетные четырёхтрубные KTW/WB
Типоразмер
Расход воздуха
Расход воздуха (модель ЕС)
Уровень звуковой мощности (1)
Уровень звуковой мощности (модель ЕС)(1)
Электропитание, В/Гц/фаз
Потребляемая мощность, кВт
Потребляемая мощность
(модель ЕС), кВт
Низкая, м3/ч
Средняя, м3/ч
Высокая, м3/ч
Низкая, м3/ч
Высокая, м3/ч
Низкая, дБ(А)
Средняя, дБ(А)
Высокая, дБ(А)
Низкая, дБ(А)
Высокая, дБ(А)
43
450
520
730
—
—
34
40
46
—
—
230/50/1
0,06
—
49
450
620
810
200
810
34
43
48
30
48
0,09
0,04
76
700
960
1300
360
1300
39
45
53
34
53
0,2
0,09
130
1090
1970
2250
820
2100
42
53
58
36
55
0,3
0,2

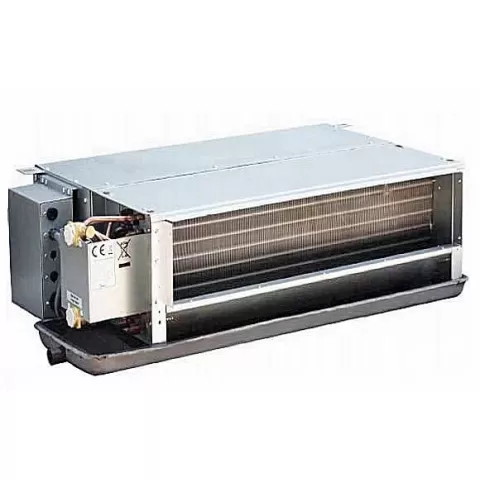

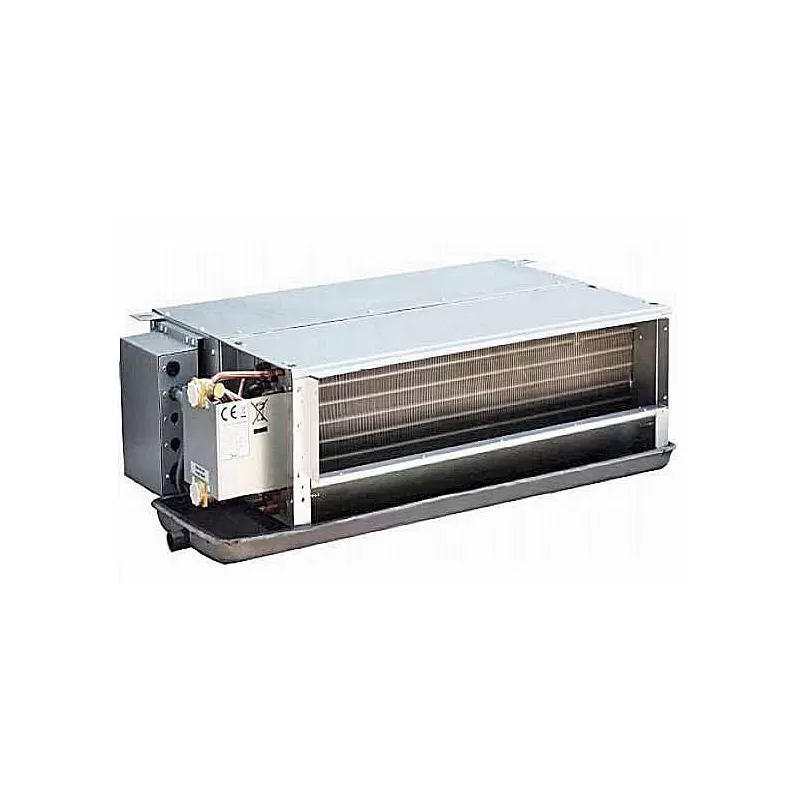

Фанкойл канальный низконапорный (до 30 Па)
Типоразмер
Производительность
Количество вентиляторов
Статическое давле- ние, Па
Электродви- гатель
Патрубки (вход/вы- ход воды) / дренаж, мм
Скорость потока воды, л/мин
Давление воды, кПа
Высокая ско- рость, м3/ч
Средняя ско- рость, м3/ч
Низкая ско- рость, м3/ч
Мощн. охлаж- дения (выс. ск.), Вт
Мощн. нагрева
(выс. ск.), Вт
Электропита- ние, В/Гц/фаз
Потребляемая мощность, Вт
KSF-FCU-22-DT
340
285
210
2130
3480
1
12
230/50/1
34
RC 3/4" / ZG RC 3/4"
6,1
14
KSF-FCU-33-DT
510
420
320
3260
5320
2
12
39
9,3
20
KSF-FCU-45-DT
850
700
520
4840
7910
2
12
75
13,9
24
KSF-FCU-54-DT
1020
840
620
5810
8100
2
30
95
16,7
34
KSF-FCU-72-DT
1360
2040
1150
840
7920
10 800
4
30
134
22,7
34
KSF-FCU-108-DT
1630
1320
10 800
16 200
4
30
210
36
40
Фанкойлы настенные типа KHW/EC
Типоразмер
Полная холодопроиз- водительность на макс. скорости, кВт
Явная холодопроизво- дительность на макс. скорости, кВт
Расход воды, л/ч
Потери давления по воде, кПа
Соединительные патрубки, дюйм
Расход воздуха
Максимальная скорость, м3/ч
Минимальная скорость, м3/ч
29
2,07
1,52
355
22
/
500
290
33
2,49
1,81
427
28
/
500
290
38
3,02
2,22
525
39
/
645
370
46
3,74
2,74
642
38
/
788
570
58
4,81
3,46
826
45
/
980
600
73
5,38
3,89
924
52
/
1240
600
Фанкойлы канальные KPW/WB
Модель
Полная холодопроиз- водительность, кВт
Явная холодопроизво- дительность, кВт
Расход воды, л/ч
Потери давления воды, кПа
Теплопроизводитель- ность, кВт
Расход воды, л/ч
Потери давления воды, кПа
Расход воздуха
Расход воздуха (модель ЕС)
Низкий, м3/ч
Средний, м3/ч
Высокий, м3/ч
Низкий, м3/ч
Высокий, м3/ч
8
4,6
3,5
791
14
9,8
843
23
600
800
1000
530
1000
12
7,5
6
1290
19
15,5
1333
17
850
1200
1600
760
1600
17
9,1
7,1
1565
21
19,7
1694
22
900
1300
1700
810
1700
19
10,5
8,4
1806
18
21,6
1858
35
900
1800
2200
810
2200
23
13,1
9,8
2253
24
25,9
2227
25
1300
2000
2500
1140
2500
31
15,7
13
2700
24
35,5
3053
23
1900
3000
3900
1700
3900
40
20,7
16,7
3560
26
46,3
3982
32
2000
3800
4500
1200
4500
50
25,9
20,1
4455
29
60,1
5169
34
—
—
5500
—
—
62
31,7
24,6
5452
14
75,8
6519
14
—
—
6800
—
—
76
38,1
29,6
6553
29
91,8
7895
39
—
—
7700
—
—
84
42,8
33,2
7362
26
97,1
8351
34
—
—
9000
—
—
