Датчики и регуляторы KORF
-
Устройство плавного пуска PZT
Модель
Мощность вентилятора, кВт
PZT-7,5
4 – 7,5
PZT-11
11
PZT-15
15
PZT-22
18,5 – 22
PZT-30
30
PZT-37
37
PZT-45
45
Комнатный термостат KTR-40
Характеристики
Корпус
пластиковый бело-оранжевый, 105x61x60 мм
Чувствительный элемент
спираль, наполненная инертным газом
Диапазон температур
от 0 до +40 °C
Гистерезис
4 К
Дифференциал
1 K/15 мин.
Смещение
±2 К
Максимальная нагрузка контактов 250В/400В
активная: 16А / 10А
индуктивная: 5А / 1А
Допустимая температура окружающей среды
от 0 до +80 °C
Степень защиты
IP 54
Масса
220 г
Датчики СО2/VOC QPA
Характеристики
Корпус
ударопрочный пластиковый, 90х100х36 мм
Чувствительный элемент
СО2 — недисперсный инфракрасный анализатор
VOC — анализатор смешанного газа
Напряжение питания
24 В (АС), 50/60 Гц
Потребляемая мощность
6 ВА (3 Вт)
Выходные параметры
0…10 В, максимум 0,1 мА
Диапазон измерений
СО2: от 0 до 2000 ppm
VOC: от 0 до 100%
Допустимая температура окружающей среды
от +5 до +45 °C
Допустимая относительная влажность окружающей среды
от 5 до 95%
Степень защиты
IP30
Электронные регуляторы оборотов RIDT9
Модель
Максимальный ток, А
Рекомендуемый предохранитель на входе, А (250 В/AC)
RIDT9-30
3
5
RIDT9-60
6
10
RIDT9-100
10
16
Частотные регуляторы оборотов VL-B20
Модель
Входное напряжение
Выходное напряжение
Мощность дви- гателя вентиля- тора, кВт
Ток макс., А
Размеры (ШхГхВ), мм
Масса, кг
VL-B20-0R7G-S2
1-220 В
1-220 В
0,75
4,2
80х160х124
1,3
VL-B20-1R5G-S2
1-220 В
1-220 В
1,5
7,5
80х185х141
1,6
VL-B20-2R2G-S2
1-220 В
1-220 В
2,2
10
80х185х141
1,6
VL-B20-2R2G-4
3-380 В
3-380 В
2,2
5,5
80х185х141
1,6
VL-B20-004G-4
3-380 В
3-380 В
4
9,5
146х256х167
3,9
VL-B20-5R5G-4
3-380 В
3-380 В
5,5
14
146х256х167
3,9
VL-B20-7R5G-4
3-380 В
3-380 В
7,5
18,5
170х320х197
6,6
VL-B20-011G-4
3-380 В
3-380 В
11
25
170х320х197
6,6
VL-B20-015G-4
3-380 В
3-380 В
15
32
170х320х197
6,6
VL-B20-018G-4
3-380 В
3-380 В
18,5
38
200х341х185
11
VL-B20-022G-4
3-380 В
3-380 В
22
45
200х341х185
11
VL-B20-030G-4
3-380 В
3-380 В
30
60
250х400х202
17
VL-B20-037G-4
3-380 В
3-380 В
37
75
250х400х202
17
VL-B20-045G-4
3-380 В
3-380 В
45
90
282х560х238
27
Датчики температуры
Наименование
Диапазон измерений, °C
Чувствительный элемент
Степень защиты
Размер пластикового корпуса, мм
Канальный датчик температуры ARK-1
от –50 до +180
Ni1000 TK5000 (L = 200 мм в гильзе)
IP 65
72х64х39,4
Канальный датчик температуры ARK-1S
от –50 до +180
Ni1000 TK5000 (L = 100 мм)
IP 65
72х64х39,4
Канальный датчик температуры ARK-2
от –50 до +180
NTC 12 кОм (L = 200 мм в гильзе)
IP 65
72х64х39,4
Канальный датчик температуры ARK-2S
от –50 до +180
NTC 12 кОм (L = 100 мм)
IP 65
72х64х39,4
Канальный датчик температуры ARK-3
от –50 до +180
NTC 10 кОм (L = 200 мм в гильзе)
IP 65
72х64х39,4
Канальный датчик температуры ARK-3S
от –50 до +180
NTC 10 кОм (L = 100 мм)
IP 65
72х64х39,4
Комнатный датчик температуры ARP-1
от –30 до +70
Ni1000 TK5000
IP 30
80х80х27
Комнатный датчик температуры ARP-3
от –30 до +70
NTC 10 кОм
IP 30
80х80х27
Наружный датчик температуры ARN-1
от –50 до +90
Ni1000 TK5000
IP 65
72х64х39,4
Наружный датчик температуры ARN-3
от –50 до +90
NTC 10 кОм
IP 65
72х64х39,4
Погружной датчик температуры WTP-1
от –50 до +180
Ni1000 TK5000 (L = 100 мм в гильзе)
IP 54
–
Погружной датчик температуры WTP-3
от –50 до +180
NTC 10 кОм (L = 100 мм в гильзе)
IP 54
–
Накладной датчик температуры WTN-1
от –50 до +100
Ni1000 TK5000
IP 65
72х64х39,4
Накладной датчик температуры WTN-3
от –50 до +100
NTC 10 кОм
IP 65
72х64х39,4
Капиллярные термостаты KP
Характеристики
Корпус
пластиковый
Чувствительный элемент
медный, активный по всей длине
Длина капилляра
KP 61 (060L126666) 1 м
KP 61 (060L126766) 3 м
KP 61 (060L126466) 6 м
KP 61 (060L126566) 11,5 м
Коммутируемый ток
переменный ток 16 (10) А, 400 В
Контакт
однополюсный перекидной контакт SPDT
Диапазон измерений
от –30 до +15 °C
Допустимая температура окружающей среды
от –40 до +65 °C
Степень защиты
IP 44 (IP 30 без верхней крышки)
Комнатный гидростат QFA
Характеристики
Корпус
пластиковый, 76х76х34 мм
Контакт
однополюсный беспотенциальный переключатель
Номинальный ток
контакт 1-2: 0,1…10 (2,5) А
контакт 1-3: 0,1…6 (2,5) А
Точность
4%
Рабочий диапазон
от 30 до 100%
Допустимая температура окружающей среды
от +10 до +60 °C
Степень защиты
IP30

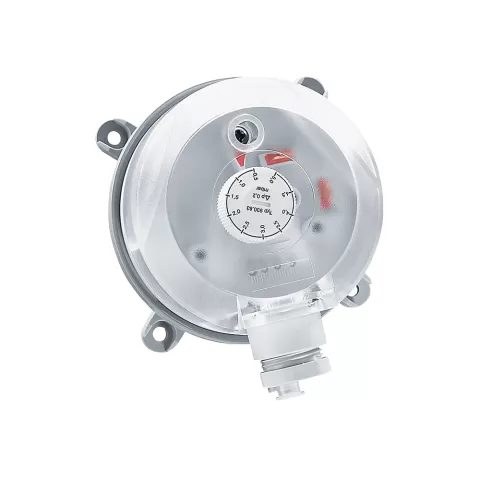

Дифференциальные датчики давления DVL
Характеристики
Корпус
основание: поликарбонат, непрозрачный
крышка: поликарбонат, прозрачный
Коммутируемый ток
5 (0,8*) А; 250 В (AC)
4 (0,7*) А; 30 В (DC)
Контакт
однополюсный беспотенциальный переключатель
Диапазон измерений
DVL-200: от 20 до 200 Па
DVL-500: от 50 до 500 Па
DVL-1000: от 100 до 1000 Па
Допустимая температура окружающей среды
от –30 до +85 °C
Степень защиты
IP54
Максимальное давление
5000 Па
Накладной термостат RAK-TW
Характеристики
Корпус
ударопрочный пластиковый, 52x131x57 мм
Контакт
однополюсный беспотенциальный переключатель
Коммутируемый ток
10 (2*) А; 24…250 В (AC)
Дифференциал переключения
6 °C
Рабочий диапазон
от +15 до +95 °C
Ресурс
не менее 100 000 переключений
Степень защиты
IP43
