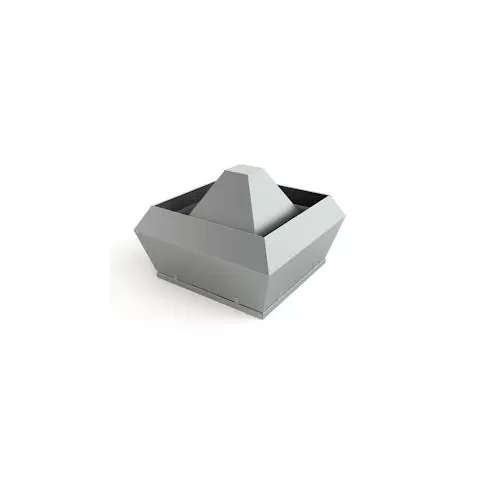

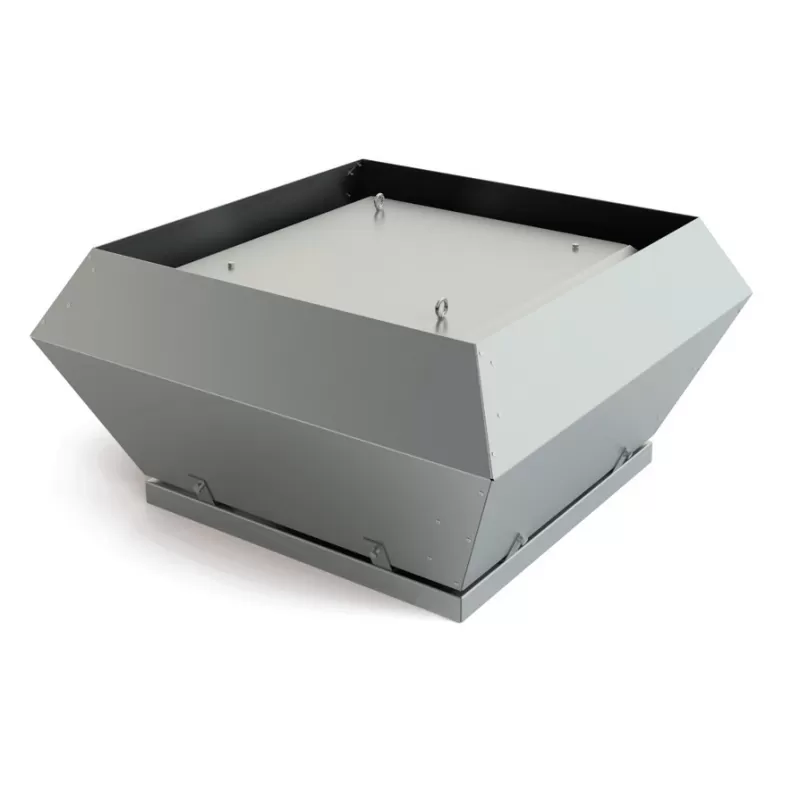

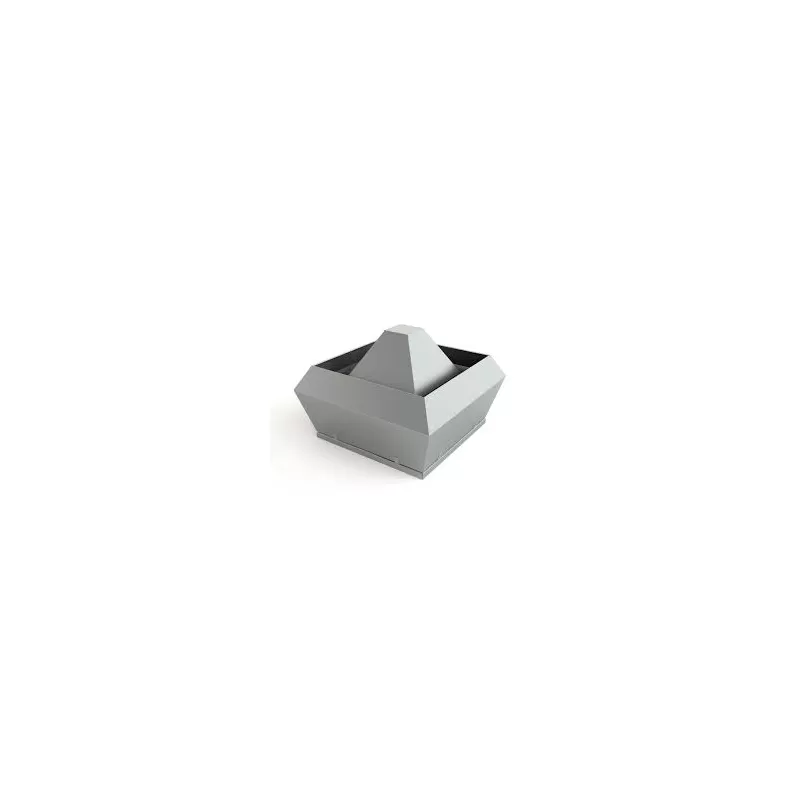

Крышные вентиляторы KORF
-
- Наружное исполнение.
- Длительный ресурс безотказной работы (более 50 000 часов).
- Рабочее колесо с назад загнутыми лопатками.
- Корпус из оцинкованного стального листа.
- Однофазные и трёхфазные электродвигатели с внешним ротором и высоким омическим сопротивлением.
- Надёжная защита от перегрева электродвигателя встроенными термоконтактами.
- Класс изоляции: IP54.
- Рабочий диапазон температуры перемещаемого воздуха: от –30 до +40 °С.
- Получение любых характеристик при помощи частотного или трансформаторного регулятора.
- Монтаж на крышах плоского и косого типа в горизонтальном положении. Ось вращения двигателя в вертикальном положении.
-
Вентиляторы KW 30 и KW 40
Обозначение вентилятора
Макс. расход воздуха, м3/ч
Макс. полное давление, Па
Обороты при макс. КПД, об/мин
Напряжение эл. двигателя, В
Макс. мощность, кВт
Ток макс., А
Уровень звука при макс. КПД, dB
Макс. допустимая температура, °С
Масса, кг
KW 30/22-2E
1050
470
2730
220
0,17
0,71
79
40
6,4
KW 40/31-4D
1561
246
1360
380
0,18
0,39
65
40
15
KW 40/32-4D
1561
246
1390
380
0,14
0,68
64
40
17,4
Вентиляторы KW 56
Обозначение вентилятора
Макс. расход воздуха, м3/ч
Макс. полное давление, Па
Обороты при макс. КПД, об/мин
Напряжение эл. двигателя, В
Макс. мощность, кВт
Ток макс., А
Уровень звука при макс. КПД, dB
Макс. допустимая температура, °С
Масса, кг
KW 56/35-4D
2700
338
1330
380
0,266
0,50
68
40
30,4
KW 56/35-4E
2900
340
1360
220
0,31
1,45
69
40
29,6
KW 56/40-4D
4050
400
1340
380
0,54
1,10
70
40
30,8
KW 56/40-4E
4050
395
1350
220
0,54
2,50
71
40
29,8
Вентиляторы KW 63
Обозначение вентилятора
Макс. расход воздуха, м3/ч
Макс. полное давление, Па
Обороты при макс. КПД, об/мин
Напряжение эл. двигателя, В
Макс. мощность, кВт
Ток макс., А
Уровень звука при макс. КПД, dB
Макс. допустимая температура, °С
Масса, кг
KW 63/45-4E
5400
462
1230
220
0,9
4,1
74
40
40,5
KW 63/45-4D
5600
450
1220
380
0,74
1,45
74
40
40
KW 63/50-4D
7800
600
1340
380
1,6
3
78
40
40,7
KW 63/50-6D
5019
291
850
380
0,65
1,45
67
40
48,4
Вентиляторы KW 90
Обозначение вентилятора
Макс. расход воздуха, м3/ч
Макс. полное давление, Па
Обороты при макс. КПД, об/мин
Напряжение эл. двигателя, В
Макс. мощность, кВт
Ток макс., А
Уровень звука при макс. КПД, dB
Макс. допустимая температура, °С
Масса, кг
KW 90/56-4D
10 100
700
1230
380
2,2
3,8
79
40
77
KW 90/56-6D
7130
323
830
380
0,78
1,55
69
40
70
KW 90/63-6D
10 150
430
870
380
1,05
2,2
77
40
78
Вентиляторы KW 94 и KW 100
Обозначение вентилятора
Макс. расход воздуха, м3/ч
Макс. полное давление, Па
Обороты при макс. КПД, об/мин
Напряжение эл. двигателя, В
Макс. мощность, кВт
Ток макс, А
Уровень звука при макс. КПД, dB
Макс. допустимая температура, °С
Масса, кг
KW 94/56-4D
13 750
940
1400
380
3
6,7
82
40
155
KW 94/63-4D
19 950
1175
1430
380
5,5
11,7
85
40
205
KW 94/63-6D
12 777
500
940
380
2,2
5,6
77
40
185
KW 100/71-6D
18 462
625
940
380
2,2
5,6
79
40
225
Вентилятор крышный дымоудаления с выбросом в стороны KDS
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KDS-DU-35A-1,5х30
2830
380
1,5
43
KDS-DU-35B-2,2х30
2840
380
2,2
45
KDS-DU-40A-3х30
2845
380
3
53
KDS-DU-40B-4х30
2870
380
4
58
KDS-DU-45A-5,5х30
2870
380
5,5
82
KDS-DU-45В-7,5х30
2880
380
7,5
102
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KDS-DU-50A-1,1х15
1375
380
1,1
76
KDS-DU-50B-1,5х15
1390
380
1,5
78
KDS-DU-56A-2,2х15
1400
380
2,2
106
KDS-DU-56B-2,2х15
1400
380
2,2
109
KDS-DU-63A-1,1х10
910
380
1,1
99
KDS-DU-63B-1,5х10
920
380
1,5
102
KDS-DU-63A-4х15
1420
380
4
113
KDS-DU-63B-5,5х15
1430
380
5,5
134
Вентилятор крышный дымоудаления с выбросом вверх KDV
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KDV-DU-35A-1,5х30
2830
380
1,5
44
KDV-DU-35B-2,2х30
2840
380
2,2
46
KDV-DU-40A-3х30
2845
380
3
54
KDV-DU-40B-4х30
2870
380
4
59
KDV-DU-45A-5,5х30
2870
380
5,5
84
KDV-DU-45В-7,5х30
2880
380
7,5
104
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KDV-DU-50A-1,1х15
1375
380
1,1
78
KDV-DU-50B-1,5х15
1390
380
1,5
80
KDV-DU-56A-2,2х15
1400
380
2,2
108
KDV-DU-56B-2,2х15
1400
380
2,2
111
KDV-DU-63A-1,1х10
910
380
1,1
101
KDV-DU-63B-1,5х10
920
380
1,5
103
KDV-DU-63A-4х15
1420
380
4
115
KDV-DU-63B-5,5х15
1430
380
5,5
136
Крышный вентилятор осевой подпора KSP
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KSP 40-1,1х30
2800
380
1,1
28,7
KSP 40-1,5х30
2880
380
1,5
30,7
KSP 40-2,2х30
2860
380
2,2
32,7
KSP 45-2,2х30
2860
380
2,2
37,9
KSP 45-3х30
2860
380
3
39,9
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KSP 50-1,5х30
2880
380
1,5
38,5
KSP 50-2,2х30
2860
380
2,2
40,5
KSP 50-3х30
2860
380
3
42,5
KSP 50-4х30
2850
380
4
47,5
KSP 56-3х30
2860
380
3
47,2
KSP 56-4х30
2850
380
4
52,5
KSP 56-5,5х30
2850
380
5,5
62
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KSP 63-4х30
2850
380
4
56,1
KSP 63-5,5х30
2850
380
5,5
65,1
KSP 63-7,5х30
2900
380
7,5
93,1
KSP 63-11х30
2910
380
11
120,1
KSP 71-5,5х30
2850
380
5,5
71,2
KSP 71-7,5х30
2900
380
7,5
97,2
KSP 71-11х30
2910
380
11
124,2
KSP 71-15х30
2920
380
15
167,2
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KSP 80-4х15
1410
380
4
85,8
KSP 80-5,5х15
1430
380
5,5
92,8
KSP 80-7,5х15
1440
380
7,5
114,8
KSP 80-11х15
1450
380
11
150,8
KSP 80-11х30
2910
380
11
141,8
KSP 80-15х30
2920
380
15
186,9
KSP 80-18.5х30
2920
380
18,5
195,9
KSP 80-22х30
2930
380
22
217,9
KSP 90-5,5х15
1430
380
5,5
115,5
KSP 90-7,5х15
1440
380
7,5
151,5
KSP 90-15х15
1460
380
15
208,5
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KSP 100-4х15
1410
380
4
118,7
KSP 100-7,5х15
1440
380
7,5
170
KSP 100-11х15
1450
380
11
182
KSP 100-15х15
1460
380
15
230
KSP 112-15х15
1460
380
15
240,3
KSP 112-18,5х15
1460
380
18,5
260,3
KSP 112-22х15
1460
380
22
278,3
Типоразмер
Обороты двигателя, об/мин
Напряжение, В
Номинальная мощность, кВт
Масса, кг
KSP 125-7,5х10
950
380
7,5
207,5
KSP 125-11х10
970
380
11
262,5
KSP 125-15х10
970
380
15
284,5
KSP 125-22x15
1460
380
22
294,5
KSP 125-30х15
1460
380
30
327,5
KSP 125-37х15
1460
380
37
391,5
KSP 125-45х15
1460
380
45
421,5
