Проходные элементы
-
Проходные элементы - уникальный продукт, с помощью которого изделия VILPE® монтируются практически на любой кровле. Проходной элемент VILPE® обеспечивает герметичный проход через кровлю и вертикальную установку труб на скате, подбирается по типу кровельного покрытия и диаметру выводимого на кровлю изделия.
-
Проходные элементы для битумной и сланцевой кровли для труб Ø 110 - 160 мм
VILPE® HS HUOPA/SLATE проходной элемент Цвет для скатной битумной и сланцевой кровли. Устанавливается при монтаже кровли. Размеры: 518 х 389 мм, ширина фланца 100 мм. Комплект: проходной элемент, шаблон и набор крепежа черный
коричневый
серый
красный
кирпичный
VILPE® HUOPA проходной элемент высокий черный
серый

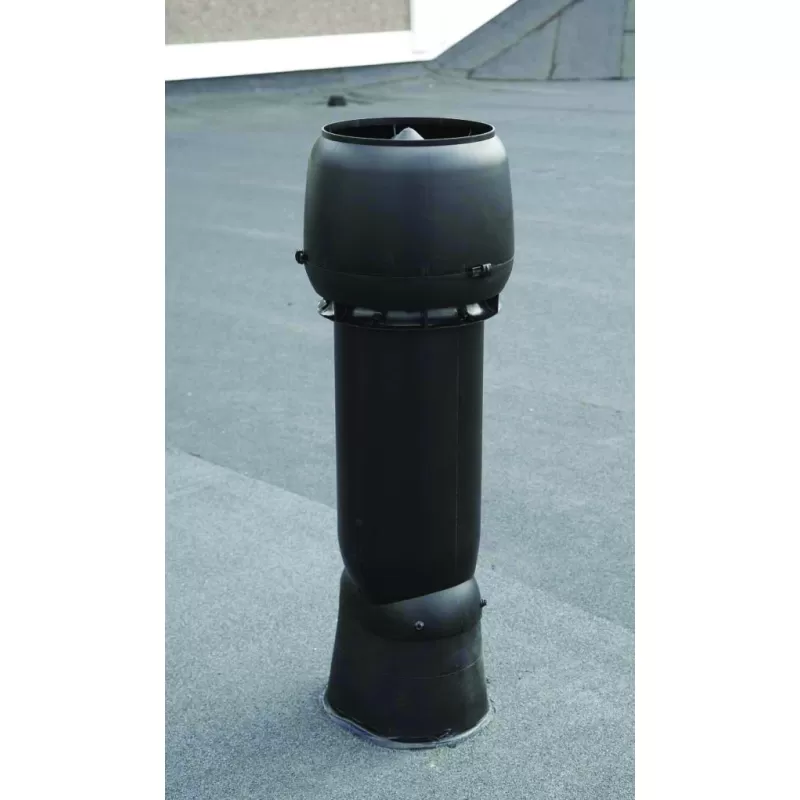

для плоских и пологих битумных и ПВХ кровель. Устанавливается при монтаже кровли. Размеры: 595 х 503 мм, высота ворота 210 мм, ширина фланца 152 мм. Комплект: проходной элемент Проходные элементы для фальцевой и готовой битумной кровли для труб Ø 110 - 160 мм
VILPE® CLASSIC проходной элемент Цвет для фальцевой и готовой скатной битумной кровли. Устанавливается: битумная - на готовую кровлю; фальцевая - при монтаже и на готовую кровлю. Размеры: 351 х 266 мм. Комплект: проходной элемент, кольцо гидрозатвора, шаблон, монтажная инструкция и набор крепежа. черный
коричневый
серый
красный
кирпичный
светло-серый
шоколадный
VILPE® CLASSIC VINO проходной элемент черный
коричневый
серый
красный
кирпичный
светло-серый
шоколадный
антрацит
для фальцевой и готовой скатной битумной кровли. Устанавливается: битумная - на готовую кровлю; фальцевая - при монтаже и на готовую кровлю. Размеры: 433 х 276 мм. Комплект: проходной элемент, кольцо гидрозатвора, шаблон, монтажная инструкция и набор крепежа. VILPE® CLASSIC VINO 2K проходной элемент черный
коричневый
серый
красный
кирпичный
светло-серый
для фальцевой и готовой скатной битумной кровли. В комплект входит 2K - уплотнитель гидрозатвора. Устанавливается: битумная - на готовую кровлю; фальцевая - при монтаже и на готовую кровлю. Размеры: 433 х 276 мм. Комплект: проходной элемент, 2К - уплотнитель гидрозатвора, 2 шаблона и 2 набора крепежа. VILPE® CLASSIC LOIVA проходной элемент черный
серый
красный
кирпичный
светло-серый
антрацит
для фальцевой и готовой скатной битумной кровли с уклоном 5-27°. Верхняя часть ворота проходного элемента оснащена резиновым уплотнителем, что облегчает процесс монтажа и гарантирует дополнительную водонепроницаемость соединению. Устанавливается: битумная - на готовую кровлю; фальцевая - при монтаже и на готовую кровлю. Размеры: 369 х 265 мм. Комплект: проходной элемент, кольцо гидрозатвора, шаблон, монтажная инструкция и набор крепежа. Проходные элементы для металлической кровли для труб Ø 110 - 160 мм
VILPE® PELTI проходной элемент Цвет для металлочерепицы. Не применим для металлочерепицы с трапециевидным профилем выше 38 мм. (см. Трапециевидный профиль. Спец. решение, стр. 26). Устанавливается при монтаже и на готовую кровлю. Размеры: 344 х 460 мм. Комплект: проходной элемент, резиновый уплотнитель, кольцо гидрозатвора, герметик на безуксусной основе, шаблон, монтажная инструкция и 2 набора крепежа. черный
коричневый
зеленый
серый
красный
кирпичный
светло-серый
шоколадный
бордо
антрацит
VILPE® MUOTOKATE 2К проходной элемент черный
коричневый
зеленый
серый
красный
кирпичный
для металлочерепицы типа Monterrey (ширина волны ≈ 183 мм, длина профиля min 350 мм, высота профиля ≈ 39 мм). В комплект входит 2K - уплотнитель гидрозатвора. Устанавливается при монтаже и на готовую кровлю. Размеры: 330 х 261 мм. Комплект: проходной элемент, клипсы, 2К - уплотнитель гидрозатвора, 2 шаблона, герметик на безуксусной основе и 2 набора крепежа. VILPE® MUOTOKATE проходной элемент черный
коричневый
зеленый
серый
красный
кирпичный
шоколадный
антрацит
для металлочерепицы типа Monterrey (ширина волны ≈ 183 мм, длина профиля min 350 мм, высота профиля ≈ 39 мм). Устанавливается при монтаже и на готовую кровлю. Размеры: 330 х 261 мм. Комплект: проходной элемент, кольцо гидрозатвора, монтажная инструкция, шаблон, герметик на безуксусной основе и набор крепежа. VILPE® DECRA проходной элемент черный
коричневый
серый
для металлочерепицы типа Decra Tile. Устанавливается при монтаже и на готовую кровлю (на готовую при доступе со стороны чердака). Размеры: 374 х 290 мм. Комплект: проходной элемент, кольцо гидрозатвора, герметик на безуксусной основе, шаблон и 2 набора крепежа. VILPE® NERA проходной элемент черный
коричневый
серый
красный
кирпичный
шоколадный
антрацит
для металлочерепицы типа Finnera (ширина волны 190 мм, длина профиля 330 мм, высота профиля 52 мм). Устанавливается при монтаже и на готовую кровлю. Размеры: 358 х 248 мм. Комплект: проходной элемент, кольцо гидрозатвора, герметик на безуксусной основе, шаблон и набор крепежа. VILPE® AALTO 2K проходной элемент черный
коричневый
серый
красный
для металлочерепицы типа Adamante. В комплект входит 2K - уплотнитель гидрозатвора. Устанавливается при монтаже и на готовую кровлю. Размеры: 346 х 264 мм. Комплект: проходной элемент, 2К - уплотнитель гидрозатвора, 2 шаблона, герметик на безуксусной основе и 2 набора крепежа. VILPE® NOVA проходной элемент черный
серый
антрацит
для металлочерепицы типа Ruukki Frigge или аналогичной. Устанавливается при монтаже и на готовую кровлю. Размеры: 334 х 240 мм. Комплект: проходной элемент, кольцо гидрозатвора, герметик на безуксусной основе, монтажная инструкция/шаблоны и набор крепежа. Проходные элементы для металлической кровли для труб Ø 110 - 160 мм
VILPE® HYYGGE проходной элемент Цвет для плоской модульной металлочерепицы типа Ruukki Hyygge. Устанавливается при монтаже и на готовую кровлю. Размеры: 254 х 309 мм. Комплект: проходной элемент, кольцо гидрозатвора, герметик на безуксусной основе, монтажная инструкция и набор крепежа. черный
серый
антрацит
Проходные элементы для натуральной черепицы для труб Ø 110 -160 мм
VILPE® UNITILE 2K проходной элемент Цвет замена UNIVERSAL 2K, для всех видов цементно - песчаной и керамической черепицы. Монтируется на 1-, 2- волновой и гладкой черепице. В комплект входит 2K - уплотнитель гидрозатвора. Устанавливается при монтаже и на готовую кровлю. Размеры: 647,7 х 425,5 мм. Комплект: проходной элемент, набор уплотнителей, 2К - уплотнитель гидрозатвора, клипсы, монтажная инструкция, шаблон и 2 набора крепежа. черный
коричневый
серый
красный
кирпичный
VILPE® TIILI 2K проходной элемент черный
коричневый
зеленый
серый
красный
кирпичный

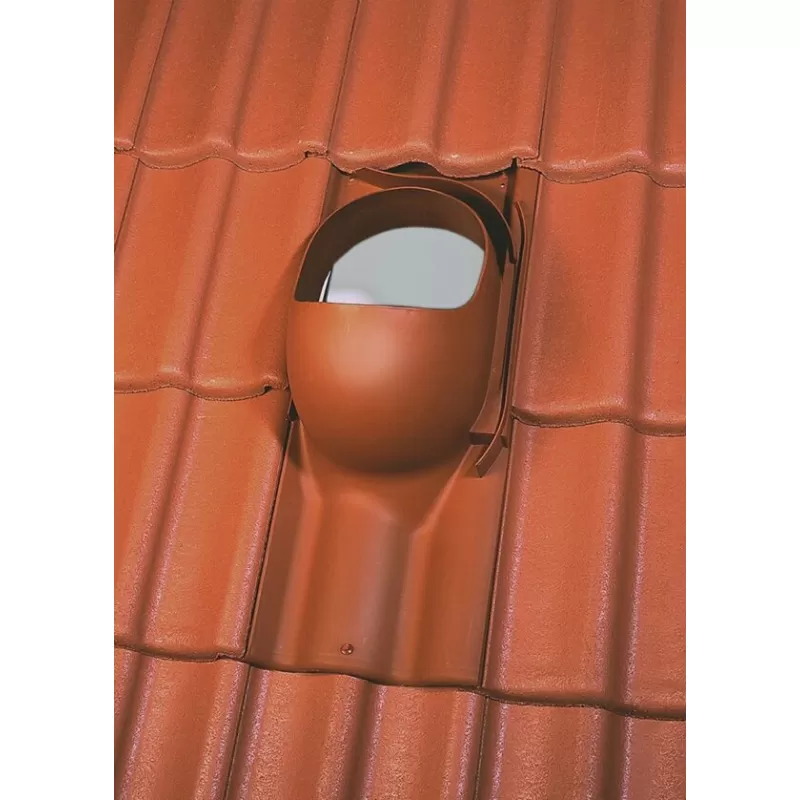

для цементно - песчаной черепицы. Заменяет одну двухволновую черепицу шириной 330 мм и высотой волны 27 - 40 мм. В комплект входит 2K - уплотнитель гидрозатвора. Устанавливается при монтаже и на готовую кровлю. Размеры: 440 х 330 мм. Комплект: проходной элемент, 2K - уплотнитель гидрозатвора, клипсы, монтажная инструкция, шаблон и 2 набора крепежа. VILPE® TIILI проходной элемент черный
коричневый
серый
красный
кирпичный
антрацит
для цементно - песчаной черепицы. Заменяет одну двухволновую черепицу шириной 330 мм и высотой волны 27 - 40 мм. Устанавливается при монтаже и на готовую кровлю. Размеры: 440 х 330 мм. Комплект: проходной элемент, кольцо гидрозатвора, монтажная инструкция и набор крепежа VILPE® EVO 2K проходной элемент черный
коричневый
зеленый
серый
красный
кирпичный
для черепицы Monier / Braas Teviva / Braas Tegalit / Ormax EVO. Устанавливается при монтаже и на готовую кровлю. В комплект входит 2K - уплотнитель гидрозатвора. Размеры: 420 x 330 мм. Комплект: проходной элемент, 2К - уплотнитель гидрозатвора, монтажная инструкция и 2 набора крепежа. VILPE® XL - проходные элементы для труб Ø 160 - 250 мм
VILPE® XL-TIILI проходной элемент Цвет для цементно - песчаной черепицы. Заменяет 2 двухволновые черепицы шириной 330 мм и высотой волны 27 - 40 мм. Устанавливается при монтаже и на готовую кровлю. Размеры: 810 х 330 мм. Комплект: XL - проходной элемент, XL - кольцо гидрозатвора, монтажная инструкция и 3 набора крепежа. черный
коричневый
серый
красный
кирпичный
VILPE® XL-HUOPA проходной элемент черный
коричневый
серый
кирпичный
для скатной битумной кровли. Устанавливается при монтаже кровли. Размеры: 800 х 590 мм, ширина фланца 163 мм. Комплект: XL - проходной элемент. VILPE® XL-HUOPA проходной элемент высокий черный
серый
для плоских и пологих битумных и ПВХ кровель. Устанавливается при монтаже кровли. Размеры: 743 х 574 мм, ширина фланца 150 мм, высота ворота 235 мм. Комплект: XL - проходной элемент высокий. VILPE® XL-CLASSIC проходной элемент черный
коричневый
серый
красный
кирпичный
для фальцевой и готовой скатной битумной кровли. Устанавливается: битумная - на готовую кровлю; фальцевая - при монтаже и на готовую кровлю. Размеры: 551 х 347 мм. Комплект: XL - проходной элемент, XL - кольцо гидрозатвора, шаблон и набор крепежа. VILPE® XL-UNIVERSAL/PELTI проходной элемент для металлочерепицы независимо от профиля и всех видов цементно - песчаной и керамической черепицы. Устанавливается при монтаже и на готовую кровлю. Размеры: 960 х 544 мм. Комплект: XL - проходной элемент, XL - кольцо гидрозатвора, уплотнительная лента, монтажная инструкция и набор крепежа. черный
коричневый
серый
красный
кирпичный
VILPE® XL-MUOTOKATE проходной элемен черный
коричневый
серый
красный
для металлочерепицы типа Monterrey (ширина волны ≈ 183 мм, длина профиля min 350 мм, высота профиля ≈ 39 мм). Устанавливается при монтаже и на готовую кровлю. Размеры: 942 х 541 мм. Комплект: XL - проходной элемент, XL - кольцо гидрозатвора, уплотнительная лента, монтажная инструкция и набор крепежа.
